INDEX B500 - le tournage universel à son plus haut niveau
Tour automatique universel pour un enlèvement de copeaux précis et puissant
Points forts de la machine
Vos avantages
- Concept de compartiment d’usinage clairement structuré et ergonomique
- Bâti rigide en fonte minérale dans une structure monobloc à 45° pour une précision extrême
- Broche d’usinage avec entraînement à courroie pour des couples élevés
- Passage de barres ø 102 mm, mandrin jusqu’à ø 400 mm
- Axe Y linéaire orthogonal pour une précision élevée
- Poupée NC avec axe à commande électronique
- Déjà compris : Le système de commande iXpanel - i4.0 ready avec écran tactile 18,5" - Base : Siemens S840D sl
Focalisation sur le B500
Conception structurée de la machine
INDEX B500 est un développement conséquent des solutions de production éprouvées. Équipé individuellement, ce nouveau tour automatique universel flexible trouve sa place dans la construction d’outils et de prototypes, mais également dans la production. Grâce à des décennies de savoir-faire, le concept est remarquable par de nombreux détails, comme par exemple un logement dans l’habillage en tôle, au-dessus de la broche principale, garantissant l’utilisation sans collision des outils les plus longs, etc.
Les sous-ensembles
Broche principale
- Passage de barres ø 102 mm, mandrin jusqu’à 400 mm
- Vitesse de rotation 4 000 tr/min
- Puissance de broche 30 kW (40% ED)
- Couple de rotation 910 Nm (40% ED)
- Frein de retenue pour l’indexation de l’axe

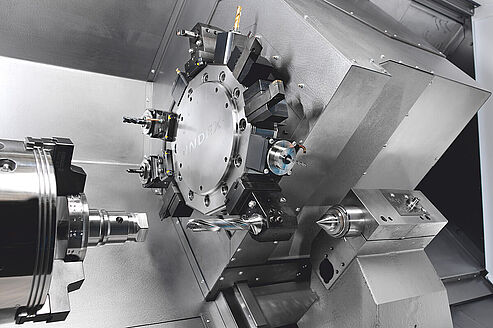

Tourelle en étoile avec chariot transversal
- 12 postes entraînés
- VDI 40 selon DIN 69880 avec denture W brevetée
- X 360mm / Y ±60 mm / longueur de tournage Z jusqu’à max. 750 mm
- Usinages possibles jusqu’à 70 mm sous le centre de tournage
- 5400 tr/min, 10,5 kW, 37 Nm (25% ED)
Contre-poupée NC
- Positionnement électronique libre
- Guidages à billes généreusement dimensionnés
- Force d’appui réglable électroniquement jusqu’à 10 000 N
- Pointe conique MK5 ou SK30
Lunette (option)
- Positionnement électronique
- Programme NC
- Plage de serrage 12 – 152 mm
Dispositif de prélèvement (option)
- ø max. = 82 mm
- Longueur max. = 200 mm
- Poids max. = 8 kg
Le concept de commande ergonomique

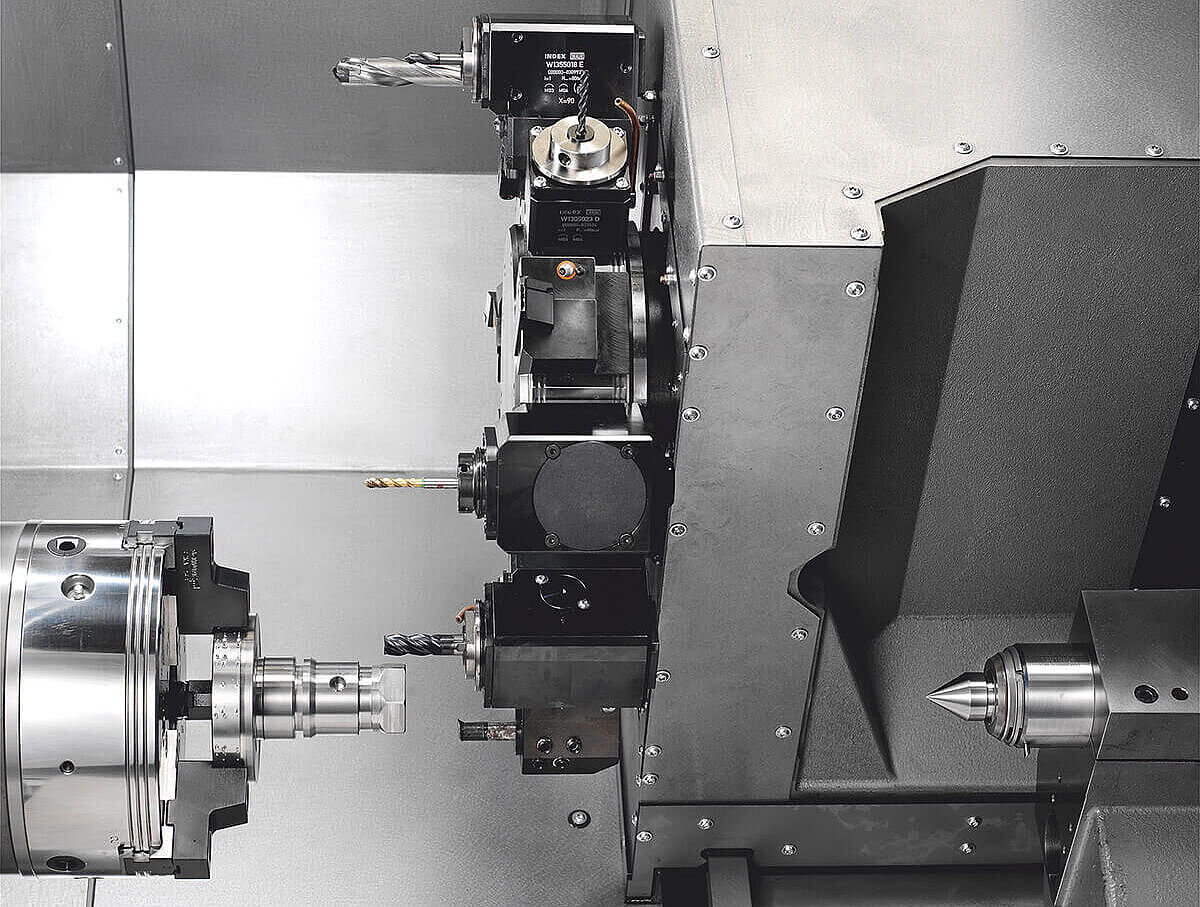

L’espace d’usinage généreusement dimensionné assure un accès optimal lors de l’équipement de l’INDEX B500. La broche principale et la tourelle d'outils sont facilement accessibles et permettent ainsi un équipement et un changement d’équipement rapide et flexible. Le concept bien pensé du compartiment d’usinage, avec recouvrements inclinés et lisses, garantit une évacuation optimale des copeaux et empêche les amas de copeaux.
- Équipement rapide
- Excellent accès ai compartiment d'usinage
- Bonne évacuation des copeaux
Le principe des rainures en W
La denture X INDEX brevetée pour une précision de répétition élevée lors du changement d'outil.
- Temps de réglage / d’équipement réduits
- Précision de changement élevée grâce aux longues rainures de fixation
- Augmentation de la durée de vie des plaques de coupe
- Compatible DIN 69880
- Adapté aux outils fixes et entraînés
Gamme de pièces étendue
Avec le tour automatique universel B500, il est possible d’usiner une large variété de pièces de la barre jusqu’à 82 mm et dans le mandrin jusqu’à 315 mm.
C45
Pièce brute Ø 65 x 400 mm
25CrMo4 Pièce brute Ø 250 x 230 mm
20NiCrMo2-2
Barre tirée Ø 78 mm
