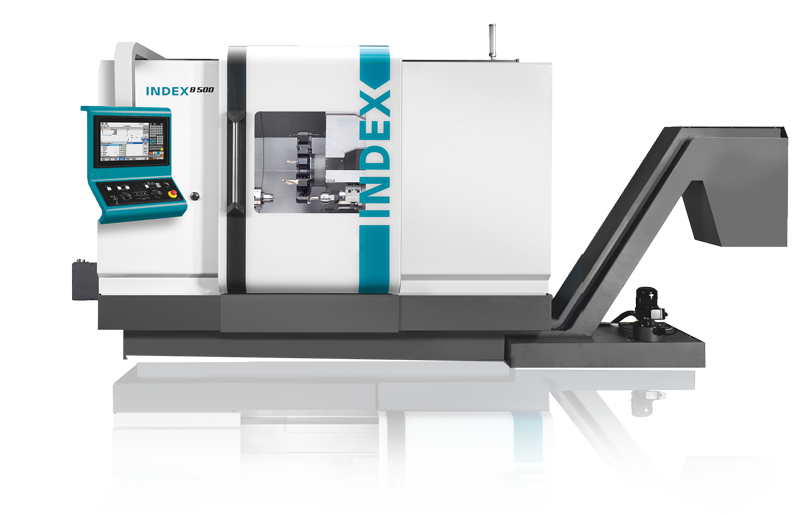

INDEX B500 - Universaldrehen auf höchstem Niveau
Universaldrehmaschine für präzise und kraftvolle Zerspanung
Maschinenhighlights
Ihre Vorteile
- Klar strukturiertes und ergonomisches Arbeitsraumkonzept
- Steifes Mineralgußbett in 45°- Block-Bauweise für hohe Genauigkeiten
- Arbeitsspindel mit Riemenantrieb für hohe Drehmomente
- Stangendurchlass ø 102 mm, Spannfutter bis ø 400 mm
- orthogonale, lineare Y-Achse für hohe Genauigkeit
- NC-Reitstock mit elektronisch steuerbarer Achse
- Jetzt auch als Langversion erhältlich: Drehlänge 1.200 mm
- Bereits inklusive: Das Bediensystem iXpanel - i4.0 ready mit 18,5" Touch-Screen - Basis: Siemens S840Dsl
B500 im Fokus

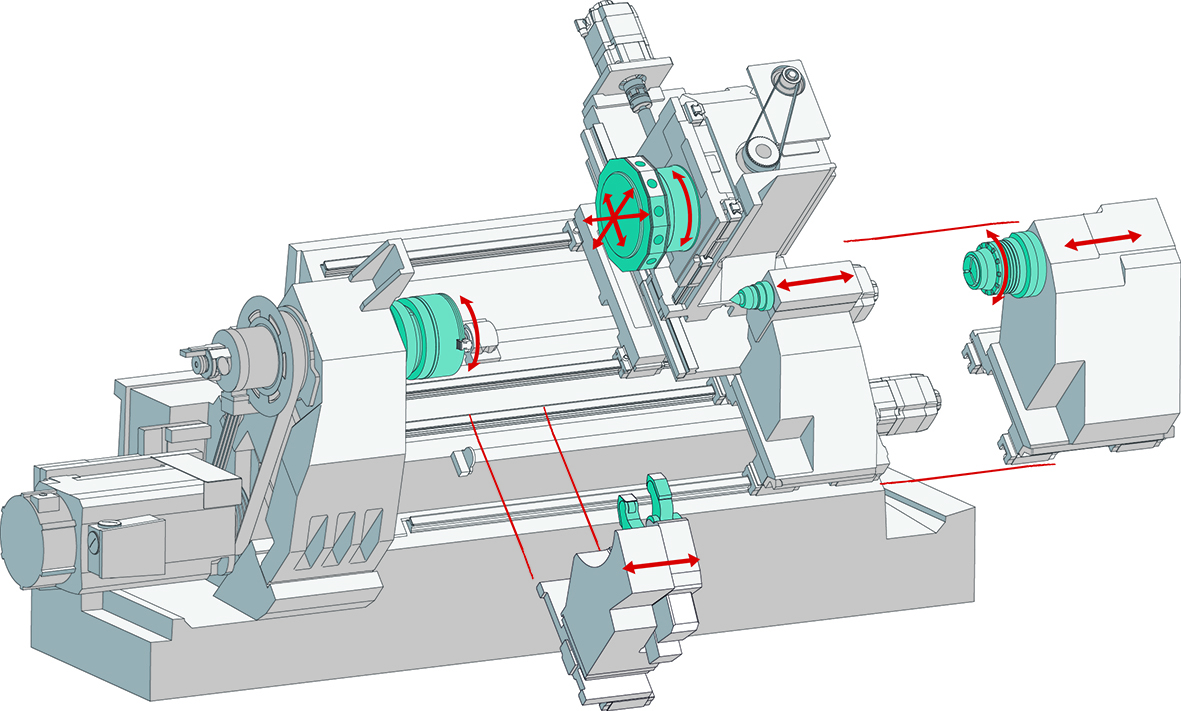

Strukturierter Maschinenaufbau
Die INDEX B500 CNC-Universaldrehmaschine steht für eine konsequente Weiterentwicklung bewährter Fertigungslösungen.
Individuell ausgestattet findet diese neue flexible Universaldrehmaschine ihren Platz sowohl im Werkzeug- und Prototypenbau als auch in der Produktion. Jahrzehntelang gesammeltes Know-How im universellen Drehen macht sich in zahlreichen konstruktiven Details bemerkbar, wie z.B. in einer Tasche in der Blechverkleidung oberhalb der Hauptspindel, die den kollissionsfreien Einsatz von sehr langen Bohrstangen ermöglicht, u.v.m.
Die Baugruppen
Hauptspindel
- Spindeldurchlass 102 mm, Spannfutter bis 400 mm
- Drehzahl 3.150 min-1
- Spindelleistung 30 kW (40% ED)
- Drehmoment 910 Nm (40% ED)
- Haltebremse zur Indexierung der Achse

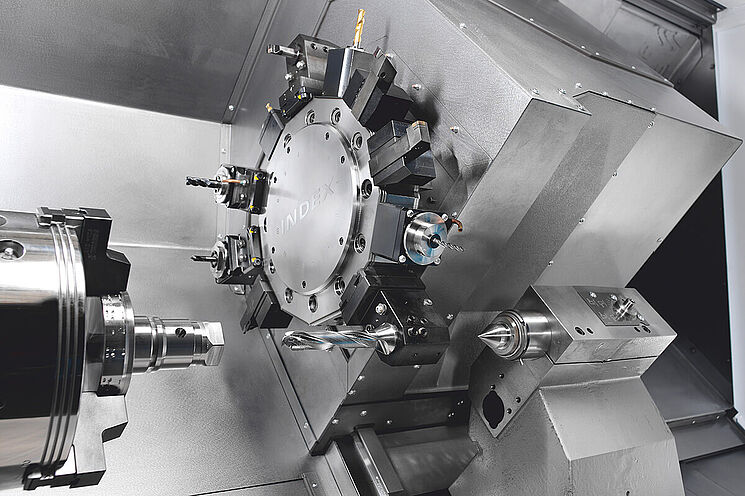

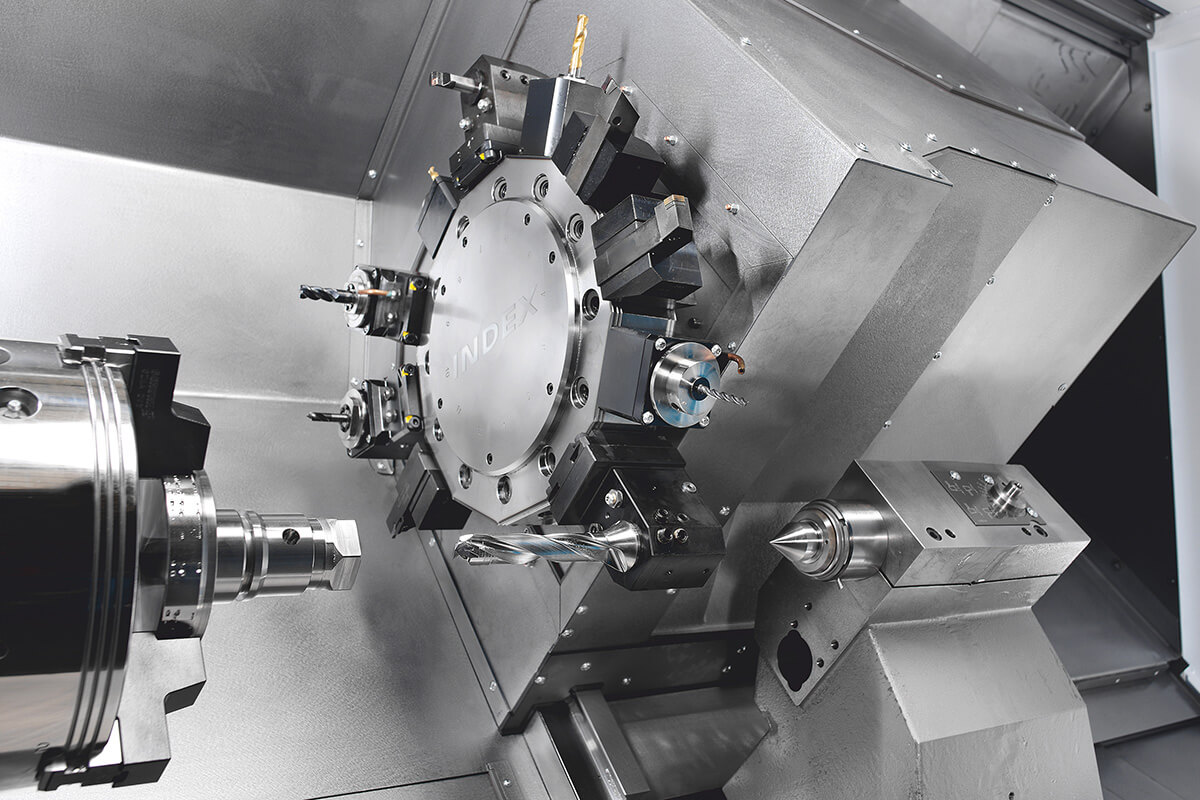

Sternrevolver mit Kreuzschlittenaufbau
- 12 angetriebene Stationen
- VDI 40 nach DIN 69880 mit patentierter W-Verzahnung
- X 360mm / Y ±60 mm / Drehlänge Z bis max. 750 mm
- 5.400 min-1, 10,5 kW, 37 Nm (25% ED)
NC-Reitstock
- elektronisch, frei positionierbar
- großzügig dimensionierte Wälzführungen
- Elektronisch regelbare Andrückkraft bis 10.000 N
- Aufnahme MK5 oder SK30
- Eilgang 8,5 m/min
Gegenspindel
- Spindeldurchlass Ø 82 mm, Spannfutter bis Ø 250 mm
- Drehzahl max. 3.150 min-1
- Spindelleistung 15 kW (40% ED)
- Drehmoment 204 Nm (40% ED)
- Haltebremse zur Indexierung der Achse

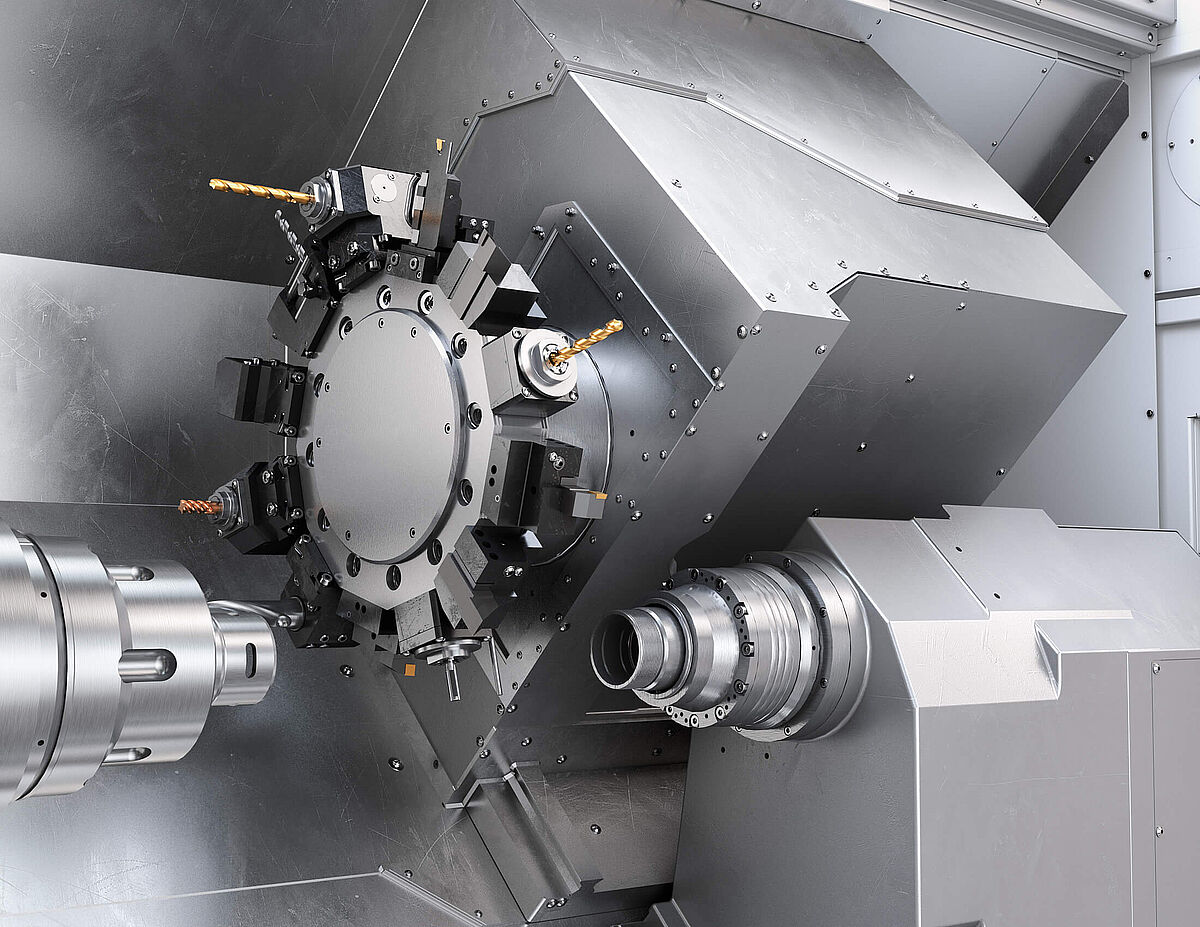

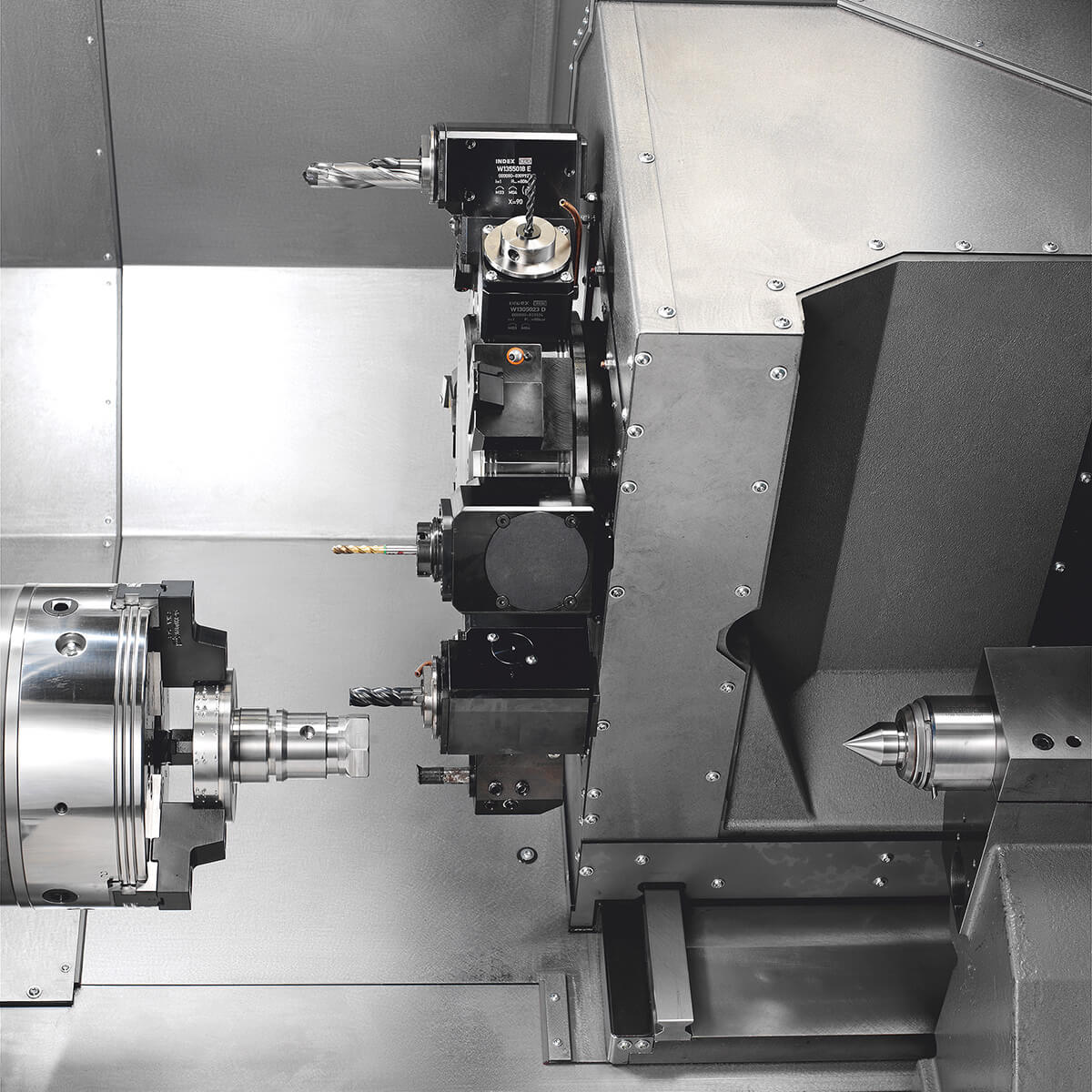

Ergonomisches Bedienkonzept
Der großzügig bemessene Arbeitsraum sorgt für beste Zugänglichkeit beim Rüsten der INDEX B500. Hauptspindel und Werkzeugrevolver der Universaldrehmaschine sind optimal erreichbar und sorgen so für schnelles und flexibles Auf- und Umrüsten. Das durchdachte Arbeitsraumkonzept mit steil abfallenden und glatten Abdeckungen ermöglichen einen idealen Spänefall und verhindert Spänenester.
- schnelles Rüsten
- hervorragende Zugänglichkeit zum Arbeitsraum
- guter Spänefall
Das Prinzip der W-Nuten
Die patentierte INDEX W-Verzahnung steht für eine extrem hohe Wiederholgenauigkeit beim Werkzeugwechsel.
- Werkzeugaufnahme VDI 40
- kurze Einrichte- & Rüstzeiten
- hohe Wechselgenauigkeit durch lange Fixiernuten
- Standzeitverlängerung der Schneidplatten
- DIN 69880 kompatibel
- geeignet für feststehende und angetriebene Werkzeuge

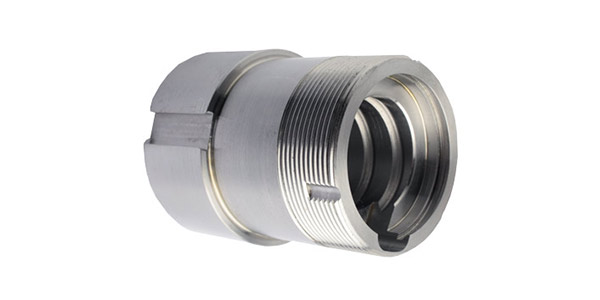

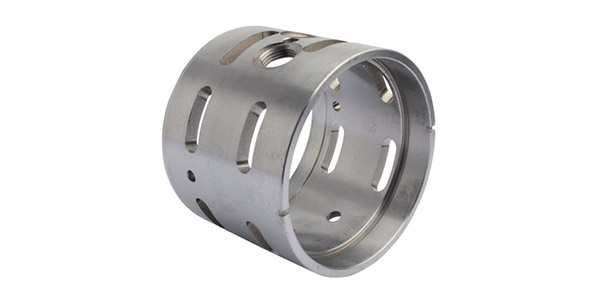

Breites Teilespektrum
Mit der Universaldrehmaschine B500 ist es möglich, eine große Vielfalt von Werkstücken von der Stange bis 102 mm und im Futter bis 400 mm zu bearbeiten.

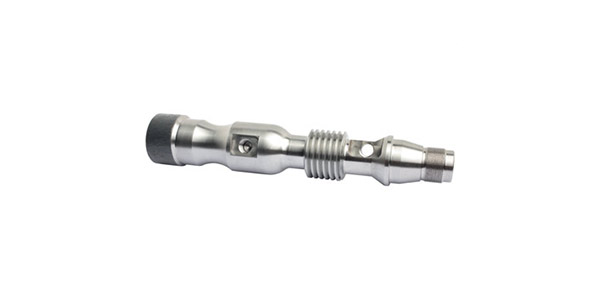

C45
Rohling Ø 65 x 400 mm
25CrMo4
Rohling Ø 250 x 230 mm
20NiCrMo2-2
Gezogene Stange Ø 78 mm
