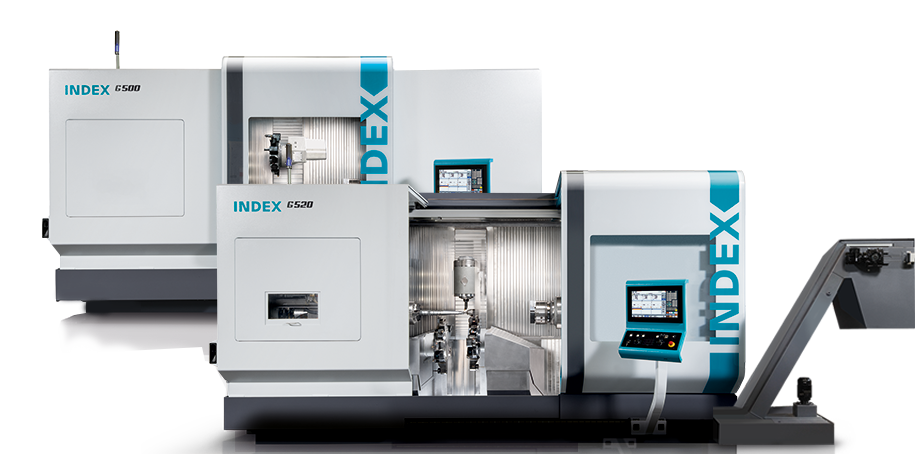

G500 / G520
Dreh-Fräszentrum

  • 120 mm  Spindeldurchlass
  • 500 mm  Spannfutterdurchmesser
  • 2.000 Nm Drehmoment
  • 1.600 / 2.300 mm Drehlänge


Das innovative Dreh-Fräszentrum für die leistungsstarke Komplettbearbeitung von großen Werkstücken

Drehen und Fräsen in neuen Dimensionen

Maschinenhighlights INDEX G500 / INDEX G520

Ihre Vorteile

  • Identische Haupt- und Gegenspindel mit Spindeldurchlass  Ø 120 mm
  • Spannfutter Ø 500 mm
  • Werkzeugvorrat für bis zu 139 Werkzeuge (INDEX G520)
  • Durchdachtes Arbeitsraumkonzept für Drehlängen bis 1.600 mm / 2.300 mm und variable Bearbeitungsmöglichkeiten
  • Hohe thermische und mechanische Stabilität
  • Hohe Dynamik (Eilgänge bis 50 m/min)

G500 / G520 im Fokus

Breites Teilespektrum

geeignet für Anwendungen aus den Bereichen Automotive, Aerospace oder Maschinenbau

Revolverkopf

  • Branche: Maschinenbau
  • Material: Stahl
  • Ø 273 mm x 76 mm

Flansch

  • Branche: Maschinenbau
  • Material: Stahl
  • Ø 178 mm x 120 mm

Welle

  • Branche: Automotive
  • Material: Stahl
  • Ø 60 mm x 510 mm

Rotorträger

  • Branche: Aerospace
  • Material: Stahl
  • Ø 140 mm x 285 mm

Das Dreh-Fräszentrum INDEX G520 bietet beste Performance für Kunden aus den Bereichen Maschinenbau, Automobil- und Luftfahrtindustrie und das bei hoher Verfügbarkeit und Prozesssicherheit – die Komplettlösung, wenn es um die leistungsstarke Bearbeitung großer Werkstücke geht.



WIR BRAUCHEN IHRE EINWILLIGUNG!

Dieser Inhalt wird von YouTube bereit gestellt und aus Datenschutzgründen erst nach Zustimmung angezeigt.

Akzeptieren

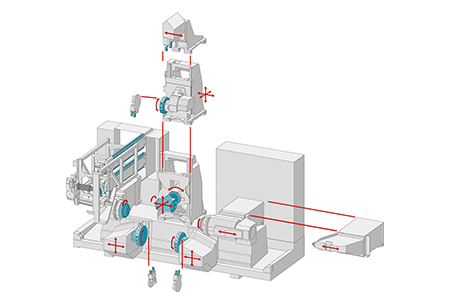

Komplettbearbeitung aus dem Systembaukasten

Der Systembaukasten dieser Baureihe bietet eine Vielzahl von Wahlmöglichkeiten. So können bis zu 3 Werkzeugträger in den Arbeitsraum integriert werden. Der Arbeitsraum bietet großzügig Platz zur Bearbeitung jedweder Art von Werkstücken. Der Arbeitsbereich kann Teile bis zu einer Länge von 1.600 / 2.300 mm aufnehmen. Die kräftige Haupt- und Gegenspindel ist für Stangendurchmesser bis zu Ø 120 mm und bei Futterteilen bis zu Ø 500 mm ausgelegt. Für die Bearbeitung von langen oder wellenförmigen Teilen stehen Revolverlünetten zur Verfügung.

Die INDEX G520 ist mit einer leistungsstarken Motorfrässpindel ausgestattet und damit in der Lage 5-achsige Bearbeitungen simultan durchzuführen. Große Bedeutung kam bei der Neuentwicklung dem ergonomischen Rüst- und Bedienkonzept zu. Alle relevanten Komponenten sind für Bedien- und Wartungspersonal leicht erreichbar.
Für alle Maschinen dieser Baureihe ist die modular aufgebaute Roboterzelle iXcenter, zum flexiblen Zu- und Abführen von Roh- und Fertigteilen, verfügbar.

Steuerung

Steuerung iXpanel

iXpanel - i4.0 inklusive

Das iXpanel Bedienkonzept öffnet den Zugang zu einer vernetzten Produktion.
Mit iXpanel stehen dem Mitarbeiter jederzeit alle relevanten Informationen für eine wirtschaftliche Fertigung direkt an dem Dreh-Fräszentrum G520 zur Verfügung. iXpanel ist bereits im Standard enthalten und individuell erweiterbar. Sie können iXpanel so einsetzen, wie Sie es sich für Ihre Unternehmensorganisation wünschen - eben Industrie 4.0 nach Maß.
Weitere informationen

Beste Performance
für Anwendungen im Bereich

Aerospace

Technische Daten

INDEX G500 / G520

alle ausklappen
Drehlänge
mm
1.600 // 2.300
Spindeldurchlass
mm
120
Drehzahl max.
min-1
2.500
Spannfutterdurchmesser
mm
500
Drehmoment (100% / 40% ED)
Nm
1.595 / 2.000
Leistung (100% / 40% ED)
kW
68 / 85
C-Achse Auflösung
Grad
0,001
Schlittenweg Z, Eilgang, Vorschubkraft
mm / m/min / N
1.580 / 40 / 9.000 // 2.280 / 40 / 9.000
Maschine
G520
Werkzeugsystem
HSK-T63 // Capto-C6
Drehzahl max.
min-1
12.000 (HSK-T63) // 18.000 (Capto-C6)
Leistung max.
kW
26 (HSK-T63) // 27,5 (Capto-C6)
Drehmoment max.
Nm
150 (HSK-T63) // 100 (Capto-C6)
Schlittenweg X, Eilgang, Vorschubkraft
mm / m/min / N
(-50) - (+700) / 30 / 10.000
Schlittenweg Y, Eilgang, Vorschubkraft
mm / m/min / N
+/-170 / 20 / 11.000
Schlittenweg Z, Eilgang, Vorschubkraft
mm / m/min / N
1.600 / 50 / 11.000 // 2.300 / 50 / 11.000
B-Achse Schwenkwinkel
Grad
+205 / -25 (+/-115)
Maschine
G500
Werkzeugsystem
VDI-40
Anzahl Stationen
12
Drehzahl max.
min-1
5.400
Drehmoment (25% ED)
Nm
42
Schlittenweg X, Eilgang, Vorschubkraft
mm / m/min / N
295 / 30 / 10.000
Schlittenweg Y, Eilgang, Vorschubkraft
mm / m/min / N
+/-100 / 20 / 11.000
Schlittenweg Z, Eilgang, Vorschubkraft
mm / m/min / N
1.580 / 50 / 11.000 // 2.290 / 50 / 11.000
Maschine
G500 / G520
Werkzeugsystem
VDI-40
Anzahl Stationen
18
Drehzahl max.
min-1
5.400
Drehmoment (25% ED)
Nm
42
Schlittenweg X, Eilgang, Vorschubkraft
mm / m/min / N
210 / 30 / 10.000
Schlittenweg Z, Eilgang, Vorschubkraft
mm / m/min / N
1.600 / 40 / 11.000 // 2.300 / 40 / 11.000
Einspanntiefe max.
mm
12-152 // 30-245
Länge x Breite x Höhe - Langversion
mm
5.060/6.000 x 3.025 x 3.165
Gewicht
kg
25.000 / 30.000 // 27.000 / 32.000
Anschlusswert
kW
232
Siemens
S840D sl
