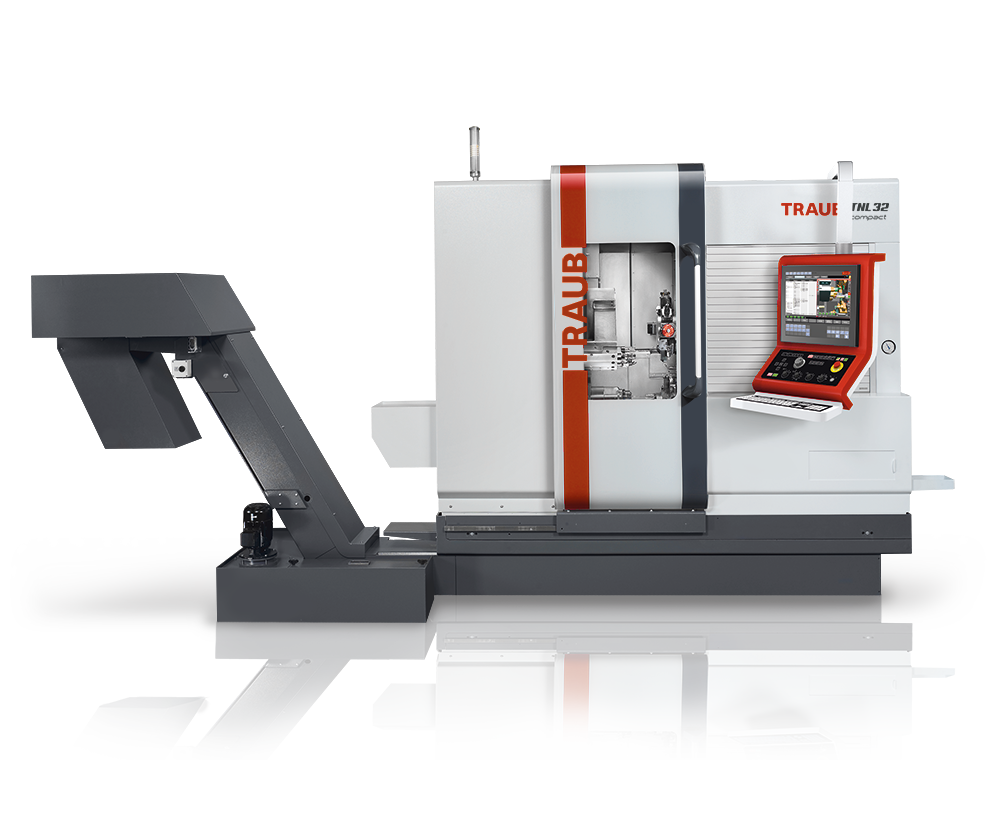

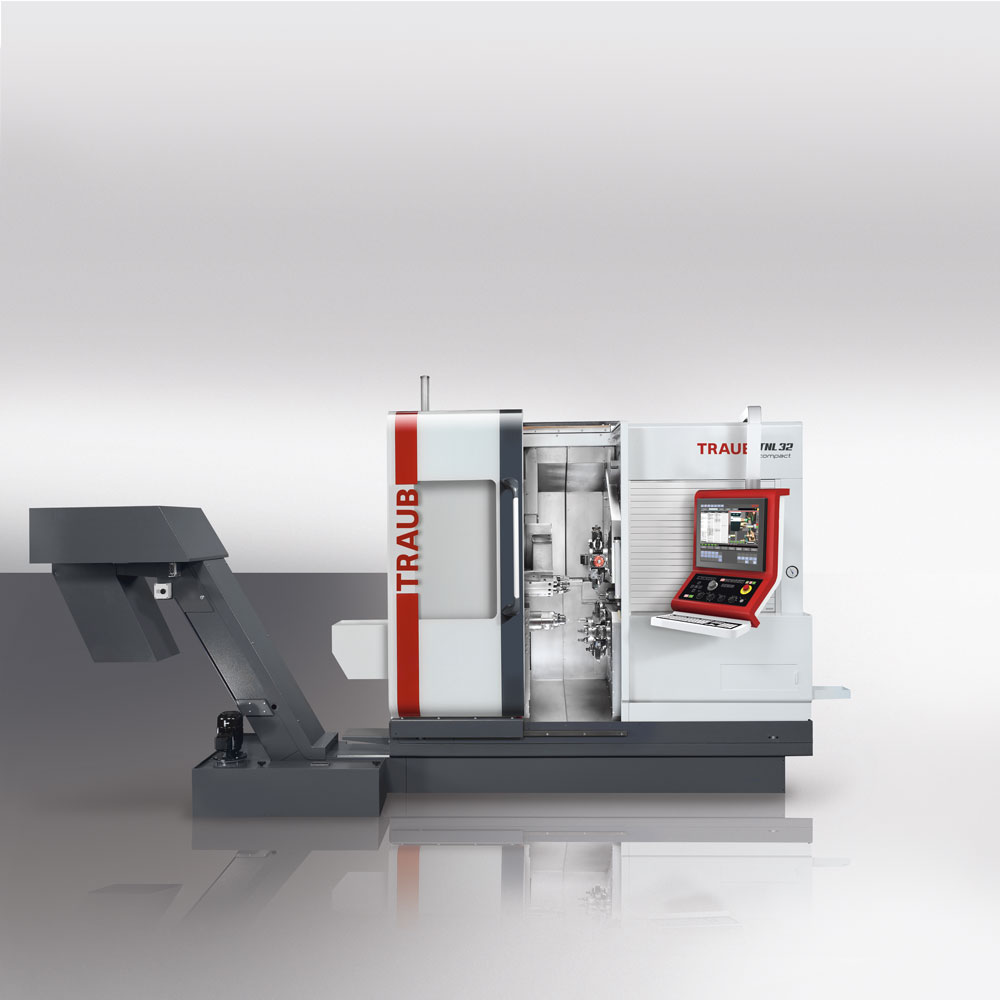

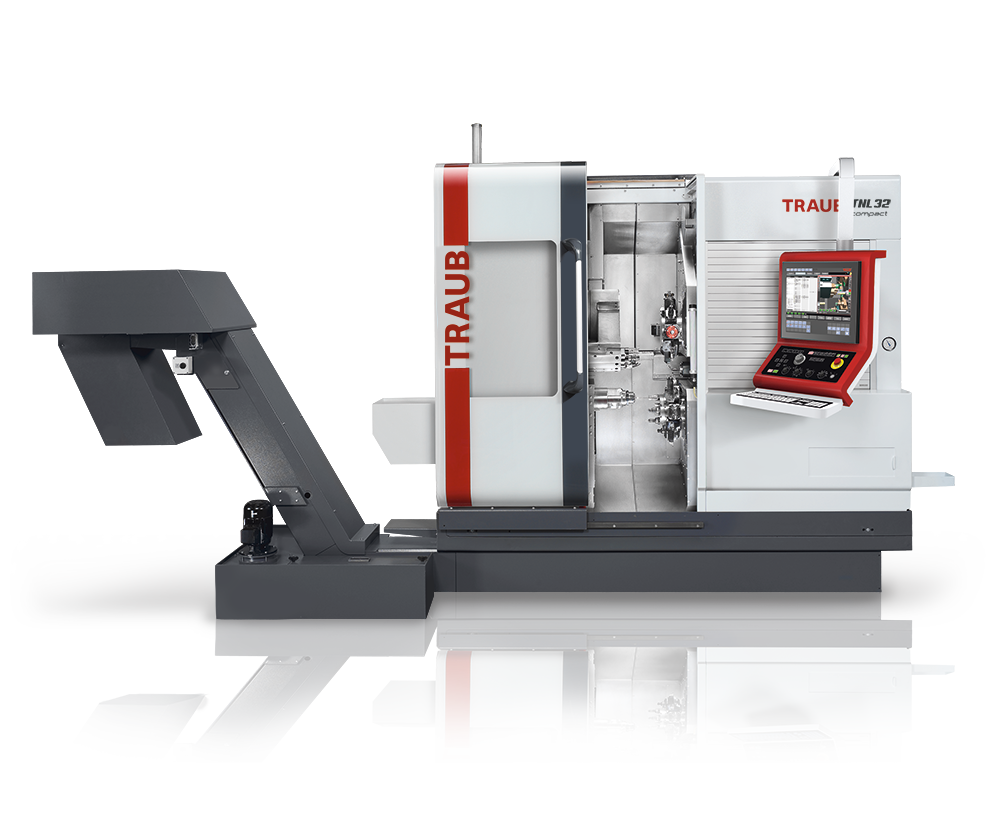

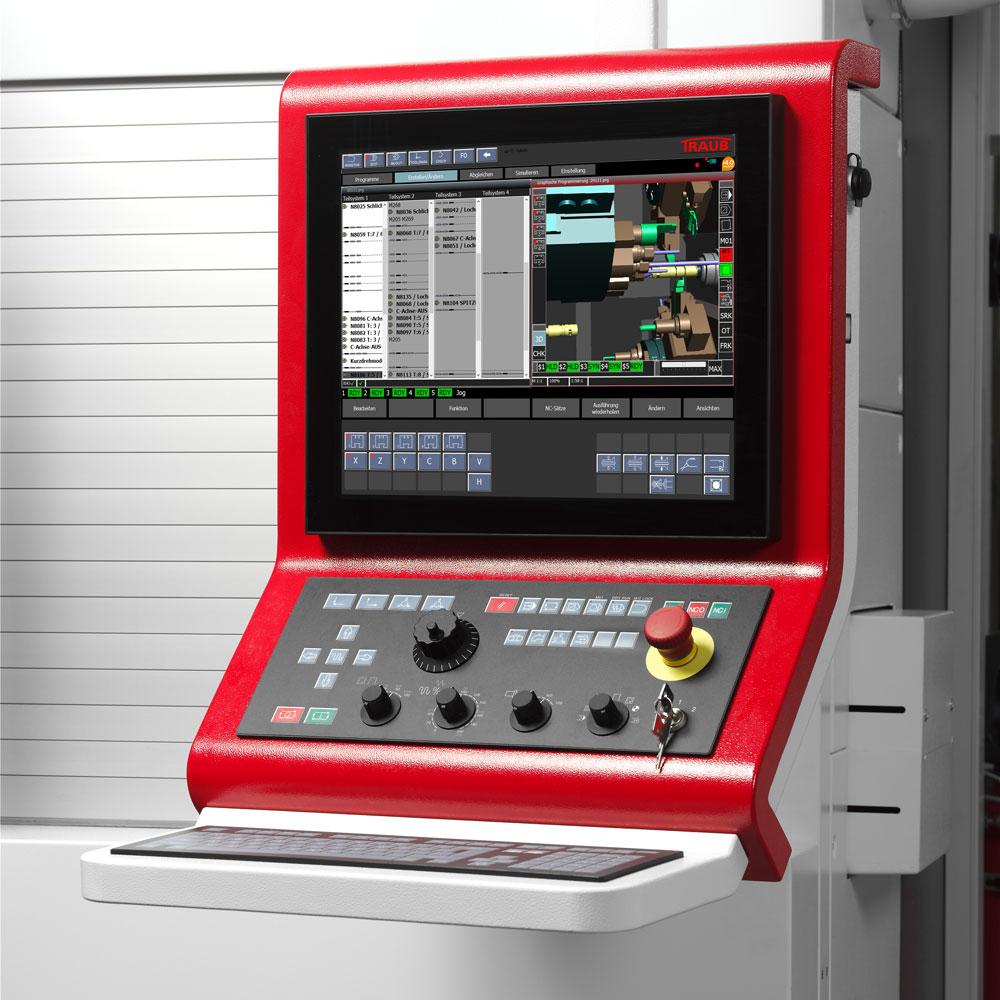

TRAUB TNL32 compact
Lang- und Kurzdrehautomat für präzise und wirtschaftliche Zerspanung

  • 32 mm Spindeldurchlass
  • 8.000 min-1 Drehzahl max.
  • 220 mm Z-Weg Langdreher max.

TRAUB TNL32 compact – produktives Lang- und Kurzdrehen

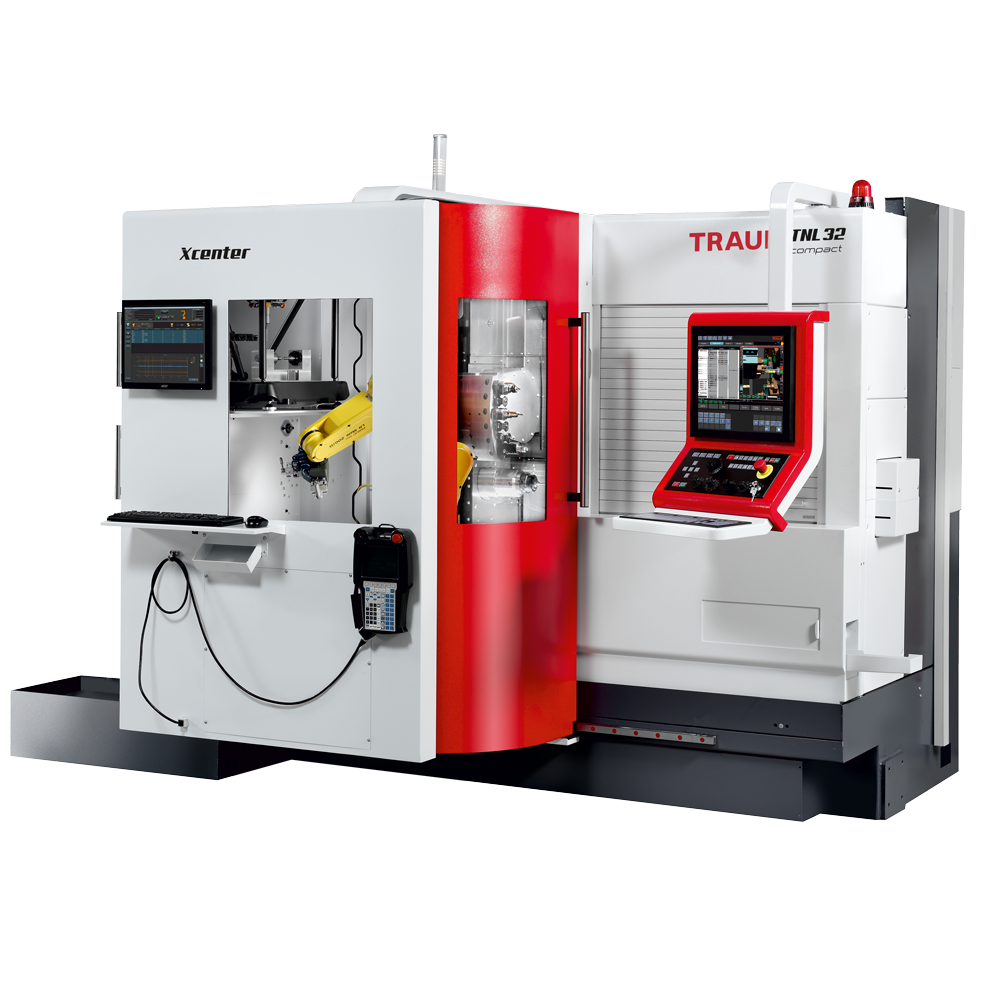

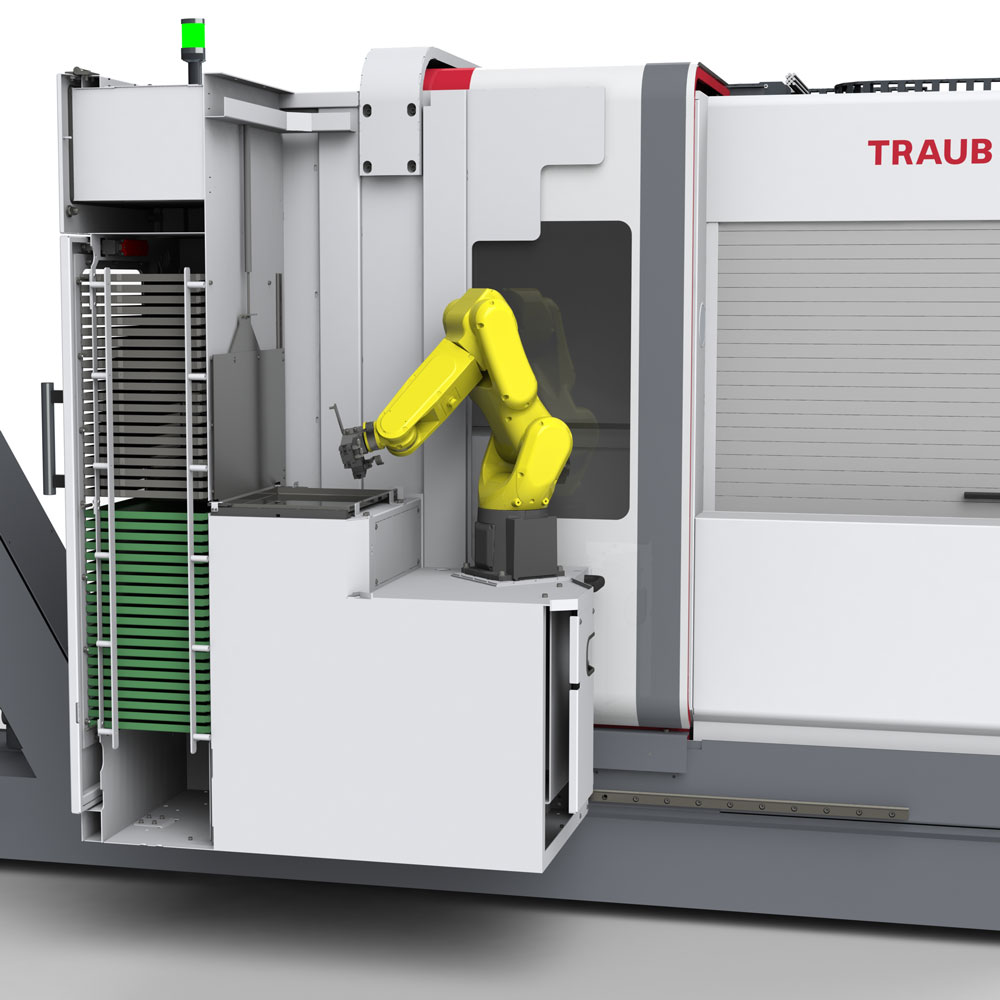

Ideal für Werkstücke mittlerer und hoher Komplexität von der Stange oder mit integrierter Roboterzelle


Maschinenhighlights TNL32 compact

Ihre Vorteile

  • Stangendurchlass bis ø 32 mm
  • Bis zu drei Werkzeugträger und eine Rückseiteneinheit, jeweils mit Y-Achse
  • Simultanbearbeitung mit zwei, drei oder vier Werkzeugen
  • Hoher Werkzeugvorrat für die rüstfreundliche Fertigung
  • Kurze Werkzeugwechselzeiten durch CNC-Schaltachse in den Werkzeugrevolvern und in der Frontseiteneinheit

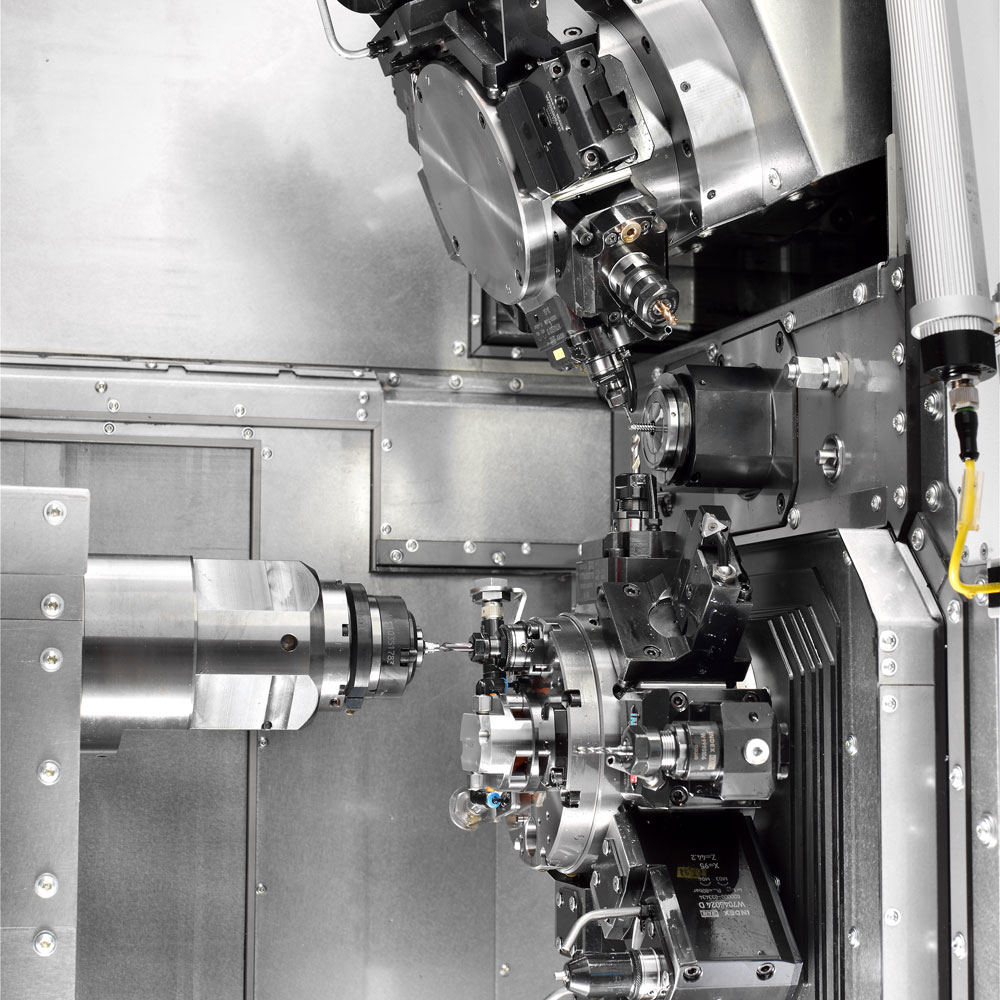

  • Großzügig und prozesssicher ausgelegter Arbeitsraum
  • Flexibles hydraulisches Hohlspannsystem an Haupt- und Gegenspindel für Spannaufgaben mit Spannzangen und Spannfuttern

Maschinenkonzept TNL32 compact

Das Maschinenkonzept der TNL32 compact wurde konsequent auf die täglichen Anforderungen der Anwender abgestimmt. So ermöglicht die Kinematik der Maschine eine effektive und zeitgleiche Bearbeitung mit zwei, drei oder vier Werkzeugen.

Der großzügige und senkrecht gestaltete Arbeitsraum sorgt dabei für die nötigen Freiheitsgrade sowie für eine sehr hohe Prozesssicherheit.

Den entscheidenden Produktivitätsvorteil erzielt die Maschine mit ihrer außerordentlich hohen Dynamik. Das Maschinenbett aus Grauguss und die schwingungsdämpfenden Maschinenfüße bilden die Basis für beste dynamische Maschineneigenschaften. Die hohe Steifigkeit und thermische Stabilität gewährleisten darüber hinaus eine optimale Werkstückqualität.


TNL32 compact im Fokus

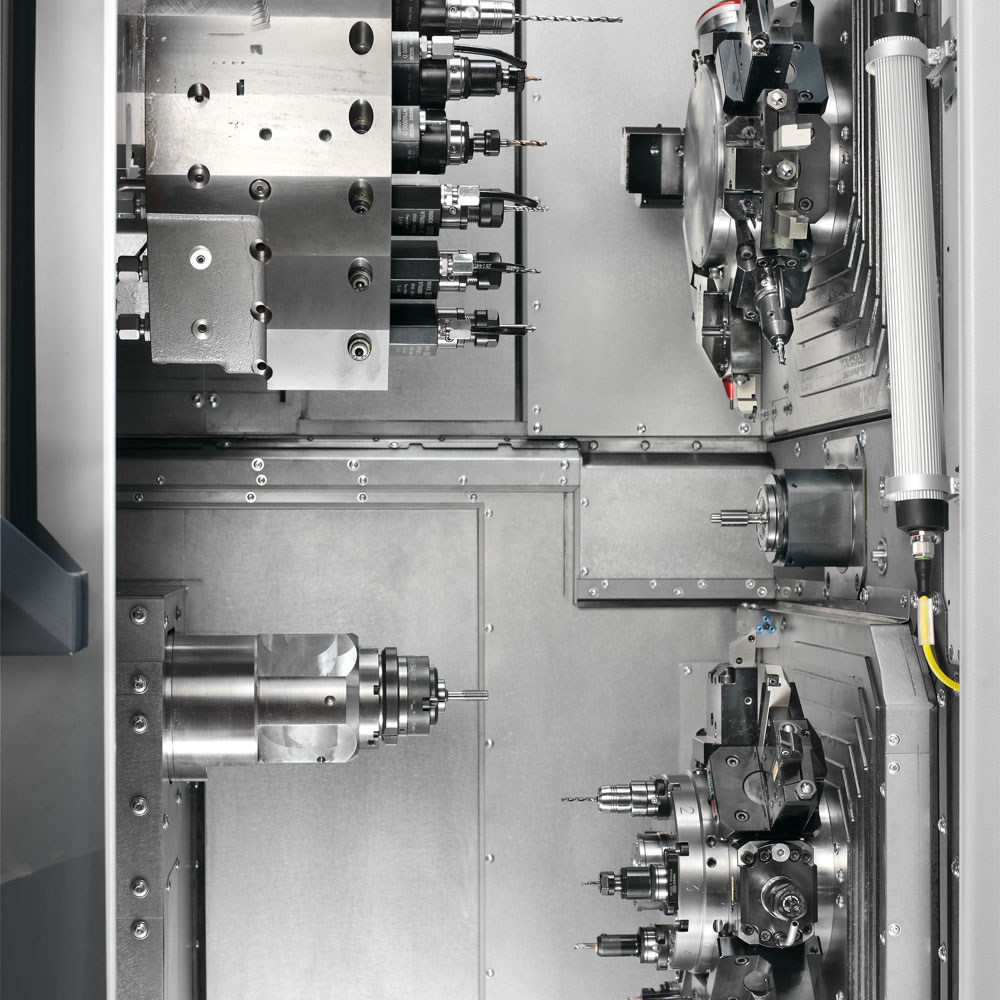

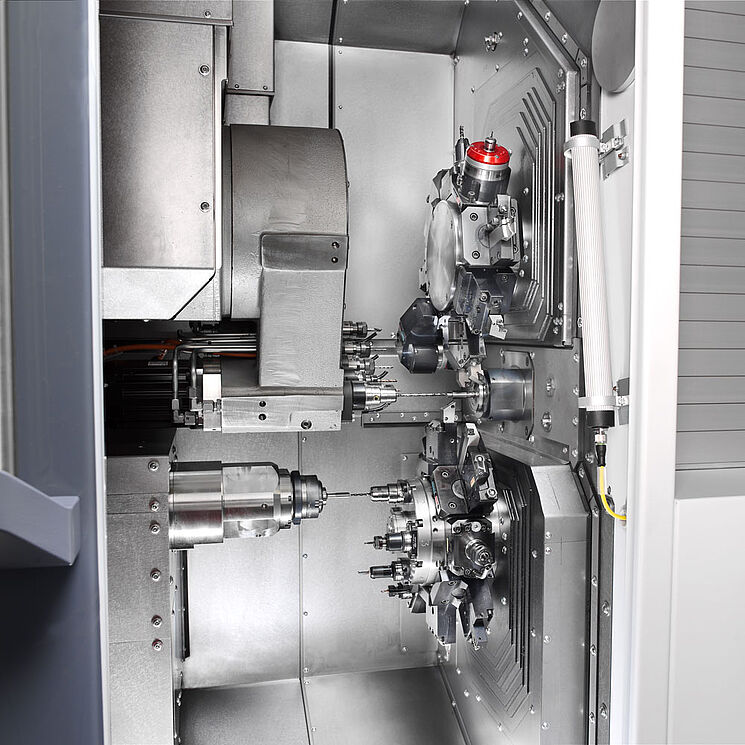

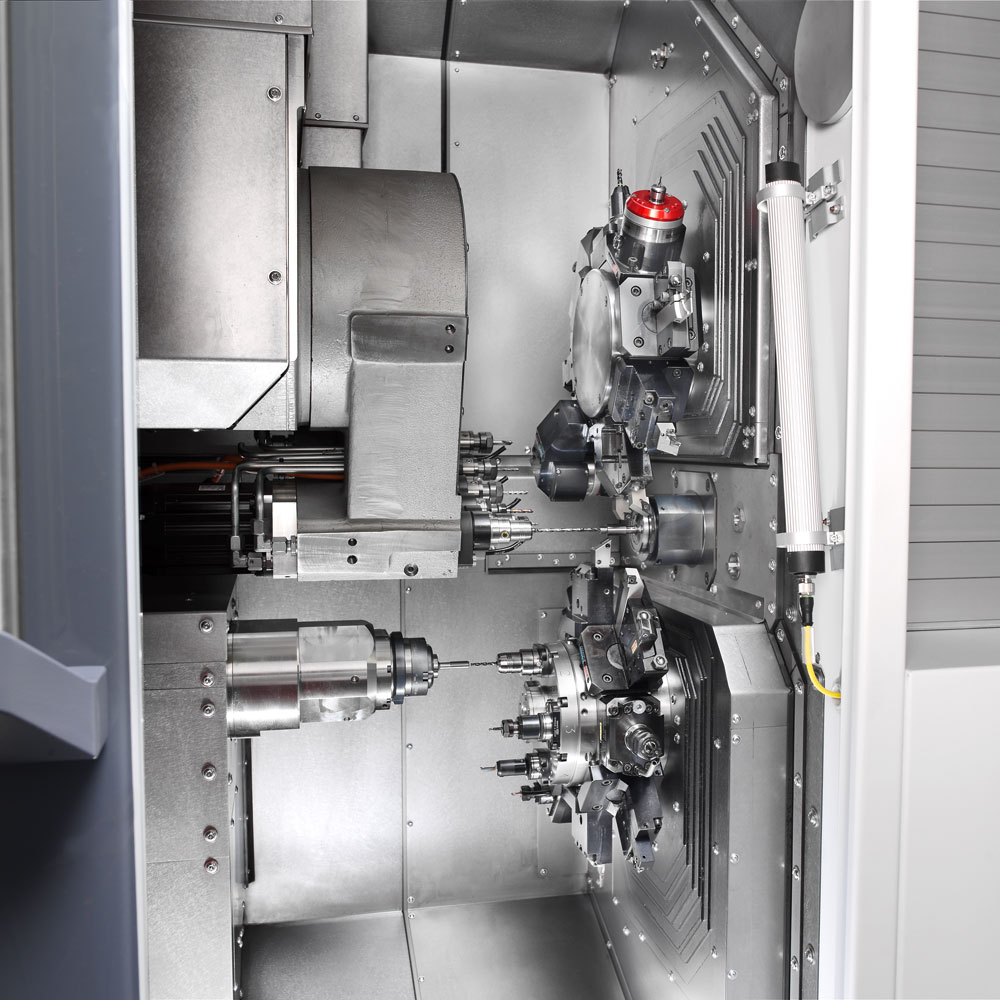

Mit zwei Werkzeugrevolvern sowie einer Front- und Rückseiteneinheit simultan und produktiv bearbeiten


Die drei konfigurierbaren Varianten der TNL32 compact

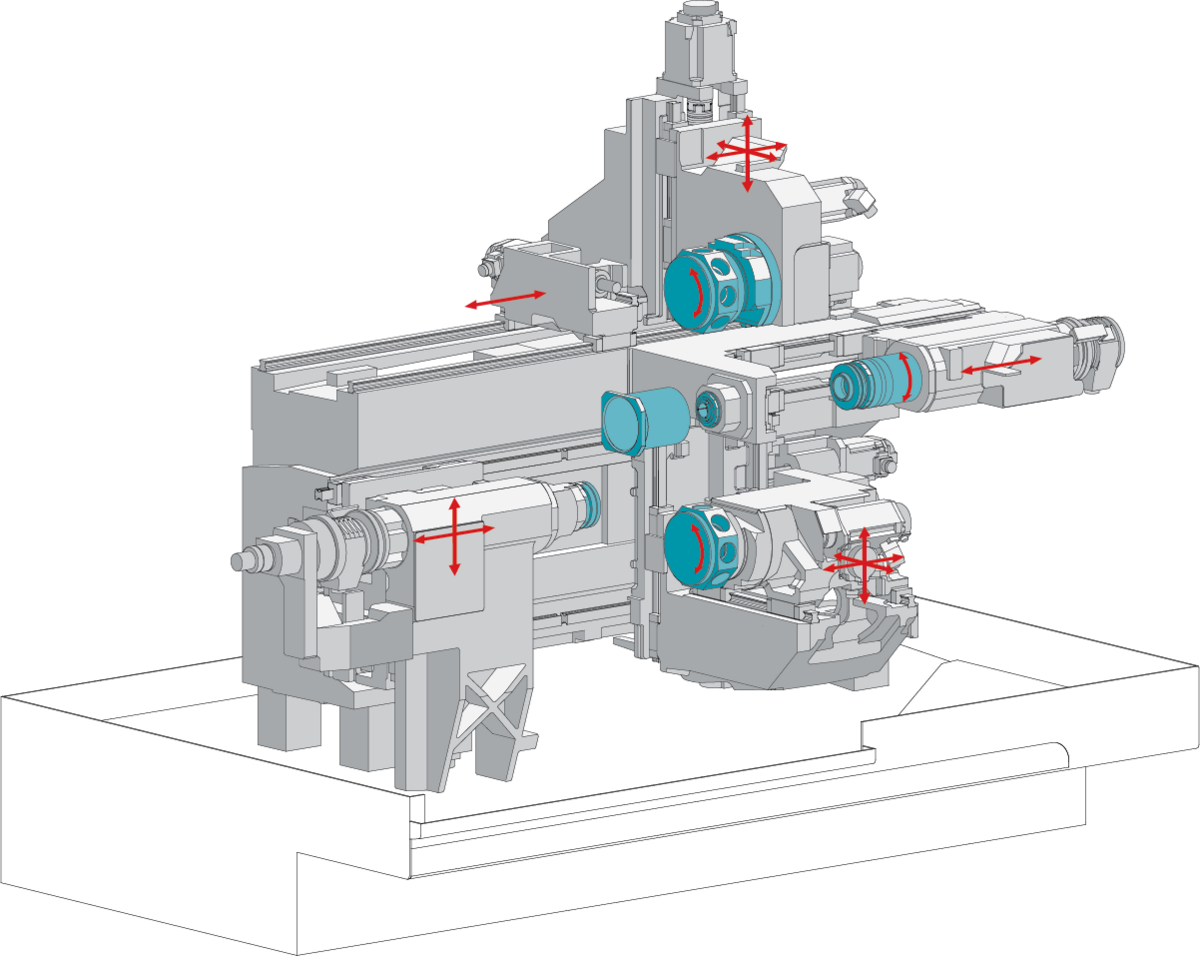

TNL32-9 compact

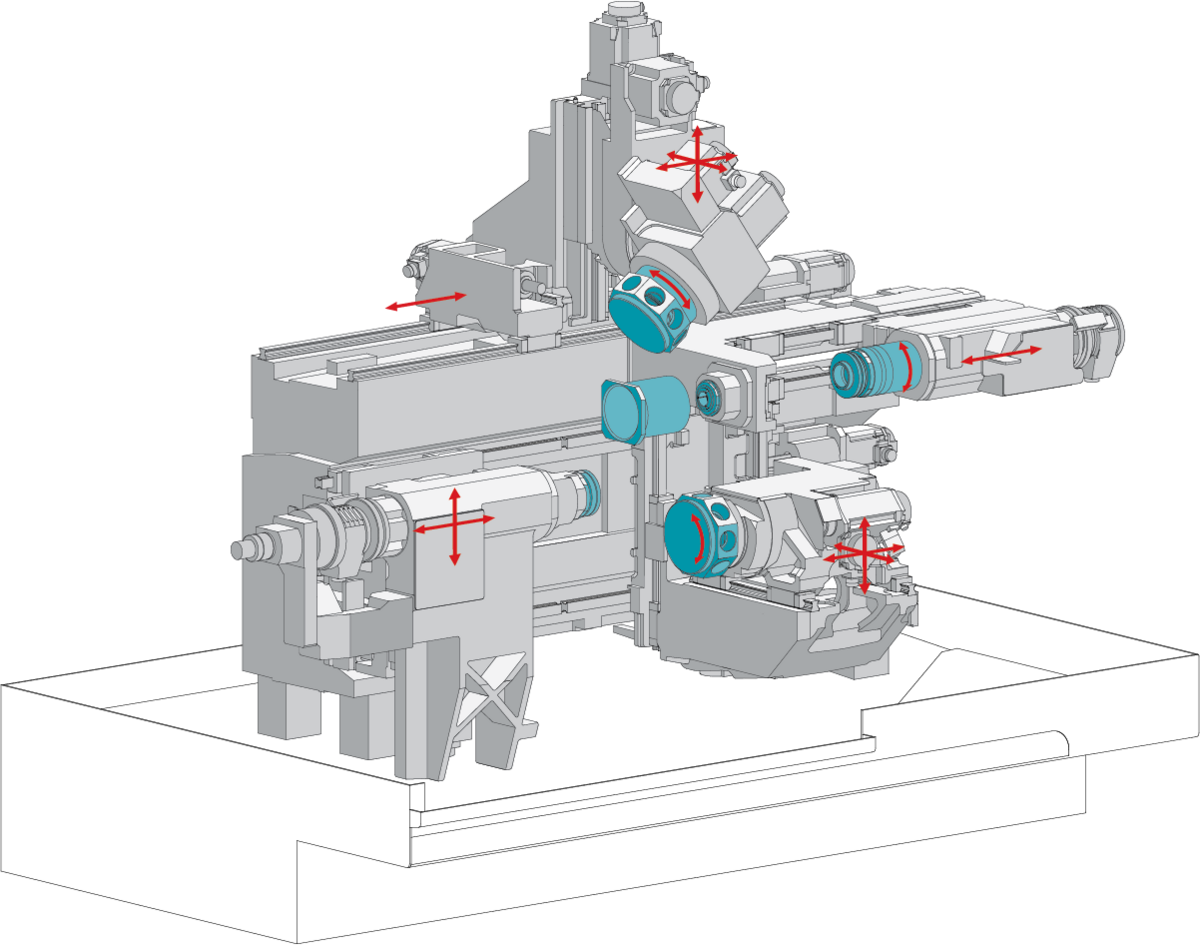

TNL32-9B compact

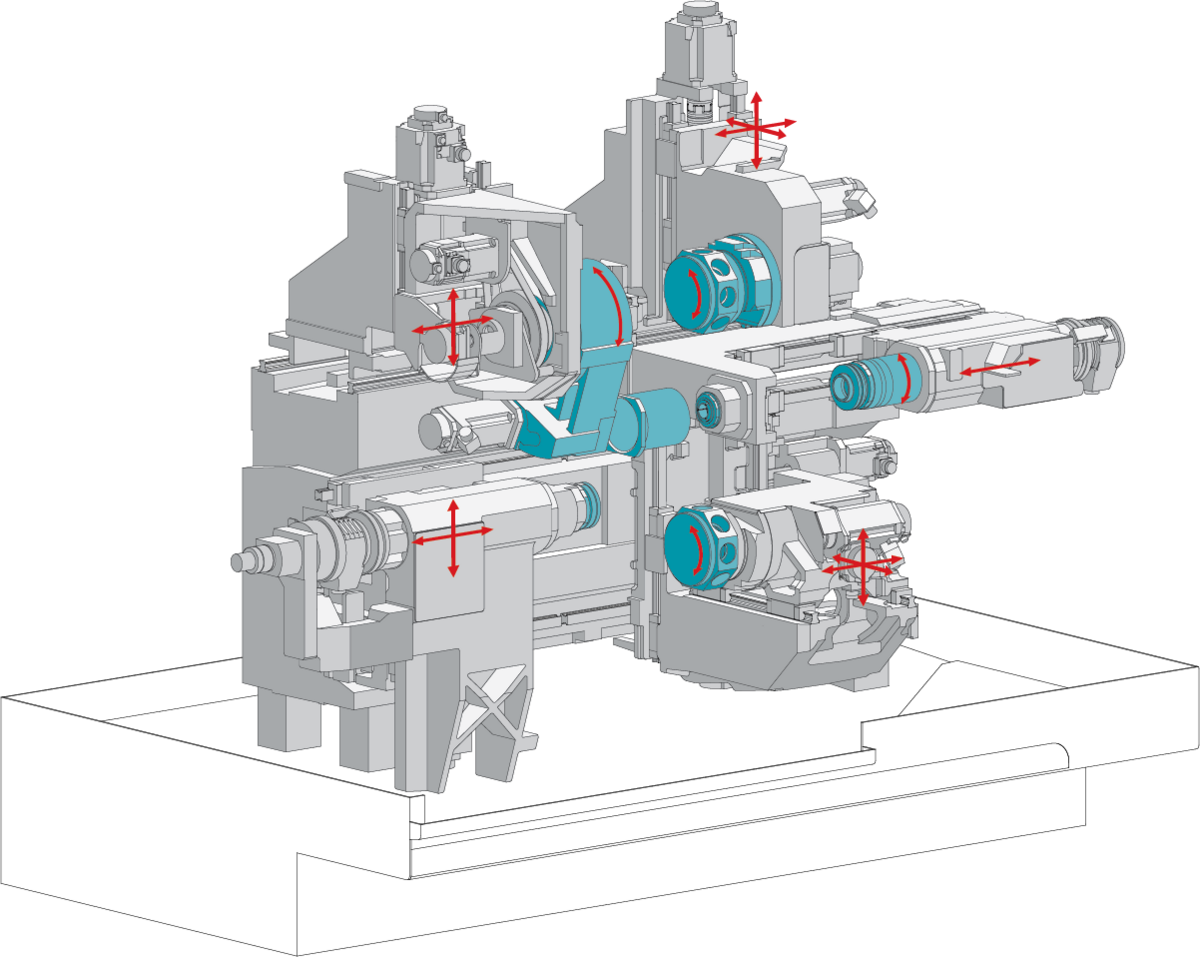

TNL32-11 compact


Technische Daten TNL32-9 compact

alle ausklappen
Spindeldurchlass
mm
32
Drehzahl max.
min-1
8.000
Leistung (100% / 40% ED)
kW
9.9 / 13.6 / 18.3
Drehmoment (100% / 40% ED)
Nm
19 / 26 / 35
C-Achse Auflösung
Grad
0.001
Schlittenweg Z (Langdreher / Kurzdreher)
mm
220.3 / 120 (sliding headstock / fixed headstock)
Eilgang Z
m/min
25
Spindeldurchlass
mm
32
Drehzahl max.
min-1
8.000
Leistung (100% / 40% ED)
kW
9.9 / 13.6 / 18.3
Drehmoment (100% / 40% ED)
Nm
19 / 26 / 35
C-Achse Auflösung
Grad
0.001
Schlittenweg X, Eilgang
mm / m/min
235.5 / 24
Schlittenweg Z, Eilgang
mm / m/min
258 / 25
Anzahl Stationen
8
Drehzahl max.
min-1
12.000
Leistung (100% / 40% ED)
kW
1.0 / 2.8
Schlittenweg X, Eilgang
mm / m/min
120 / 22.5
Schlittenweg Y, Eilgang
mm / m/min
50.8 / 25
Schlittenweg Z, Eilgang
mm / m/min
254 / 25
Anzahl Stationen
8
Drehzahl max.
min-1
12.000
Leistung (100% / 40% ED)
kW
1.5 / 4.1
Schlittenweg X, Eilgang
mm / m/min
140 / 24
Schlittenweg Y, Eilgang
mm / m/min
25.4 / 25
Schlittenweg Z, Eilgang
mm / m/min
155 / 25
Anzahl Stationen
4
Schlittenweg X
mm
140
Schlittenweg Y
mm
25.4
Schlittenweg Z
mm
155
Gewicht
kg
5.300
Anschlusswert
kW
40 (47 kVA)

Technische Daten TNL32-9B compact

alle ausklappen
Spindeldurchlass
mm
32
Drehzahl max.
min-1
8.000
Leistung (100% / 40% ED)
kW
9.9 / 13.6 / 18.3
Drehmoment (100% / 40% ED)
Nm
19 / 26 / 35
C-Achse Auflösung
Grad
0.001
Schlittenweg Z (Langdreher / Kurzdreher)
mm
220.3 / 120 (sliding headstock / fixed headstock)
Eilgang Z
m/min
25
Spindeldurchlass
mm
32
Drehzahl max.
min-1
8.000
Leistung (100% / 40% ED)
kW
9.9 / 13.6 / 18.3
Drehmoment (100% / 40% ED)
Nm
19 / 26 / 35
C-Achse Auflösung
Grad
0.001
Schlittenweg X, Eilgang
mm / m/min
235.5 / 24
Schlittenweg Z, Eilgang
mm / m/min
258 / 25
Anzahl Stationen
8
Drehzahl max.
min-1
12.000
Leistung (100% / 40% ED)
kW
1.0 / 2.8
Schlittenweg X, Eilgang
mm / m/min
165 / 22.5
Schlittenweg Y, Eilgang
mm / m/min
50.8 / 25
Schlittenweg Z, Eilgang
mm / m/min
567.5 / 50
Anzahl Stationen
8
Drehzahl max.
min-1
12.000
Leistung (100% / 40% ED)
kW
1.5 / 4.1
Schlittenweg X, Eilgang
mm / m/min
140 / 24
Schlittenweg Y, Eilgang
mm / m/min
25.4 / 25
Schlittenweg Z, Eilgang
mm / m/min
155 / 25
Anzahl Stationen
4
Schlittenweg X
mm
140
Schlittenweg Y
mm
25.4
Schlittenweg Z
mm
155
Gewicht
kg
5.300
Anschlusswert
kW
40 (47 kVA)

Technische Daten TNL32-11 compact

alle ausklappen
Spindeldurchlass
mm
32
Drehzahl max.
min-1
8.000
Leistung (100% / 40% ED)
kW
9.9 / 13.6 / 18.3
Drehmoment (100% / 40% ED)
Nm
19 / 26 / 35
C-Achse Auflösung
Grad
0.001
Schlittenweg Z (Langdreher / Kurzdreher)
mm
220.3 / 120 (sliding headstock / fixed headstock)
Eilgang Z
m/min
25
Spindeldurchlass
mm
32
Drehzahl max.
min-1
8.000
Leistung (100% / 40% ED)
kW
9.9 / 13.6 / 18.3
Drehmoment (100% / 40% ED)
Nm
19 / 26 / 35
C-Achse Auflösung
Grad
0.001
Schlittenweg X, Eilgang
mm / m/min
210.5 / 24
Schlittenweg Z, Eilgang
mm / m/min
258 / 25
Anzahl Stationen
8
Drehzahl max.
min-1
12.000
Leistung (100% / 40% ED)
kW
1.0 / 2.8
Schlittenweg X, Eilgang
mm / m/min
120 / 22.5
Schlittenweg Y, Eilgang
mm / m/min
50.8 / 25
Schlittenweg Z, Eilgang
mm / m/min
205 /25
Anzahl Stationen
8
Drehzahl max.
min-1
12.000
Leistung (100% / 40% ED)
kW
1.5 / 4.1
Schlittenweg X, Eilgang
mm / m/min
140 / 24
Schlittenweg Y, Eilgang
mm / m/min
25.4 / 25
Schlittenweg Z, Eilgang
mm / m/min
155 / 25
Anzahl Stationen
6 / 3
Drehzahl max.
min-1
12.000 / 6.000
Drehmoment (100% / 25% ED)
Nm
1.5 / 3
Schlittenweg X, Eilgang
mm / m/min
51 / 22.5
Schlittenweg Y
mm
13 (interpolated)
Schlittenweg Z, Eilgang
mm / m/min
205 / 25
Anzahl Stationen
4
Schlittenweg X
mm
140
Schlittenweg Y
mm
25.4
Schlittenweg Z
mm
155
Gewicht
kg
5.700
Anschlusswert
kW
40 (47kVA)

TRAUB TNL32 compact auf Ihre Anforderungen zugeschnitten

Die TRAUB TNL32 compact bietet eine optimale Performance für Anwendungen aus den Bereichen Automotive, Aerospace und Maschinenbau.

INDEX bietet seinen Kunden optimale Lösungen für eine flexible und effiziente Fertigung. Jahrelange Erfahrung aus vielen Branchen haben die Ingenieure bei INDEX in die Produktentwicklung einfließen lassen.

Durch Machbarkeitsstudien, Wirtschaftlichkeitsberechnungen und vor allem durch eine enge Zusammenarbeit mit den Kunden werden Produkte und Prozesse zur Serienreife geführt. Der Kunde kann außerdem durch die modulare
Bauweise und die große Flexibilität der TRAUB Produkte auf einen umfangreichen Systembaukasten zurückgreifen
