CNC-Drehmaschine INDEX B400 - Universaldrehen auf höchstem Niveau
Der Drehautomat für präzise und kraftvolle Zerspanung
Maschinenhighlights
Ihre Vorteile
- Klar strukturiertes und ergonomisches Arbeitsraumkonzept
- Steifes Mineralgußbett in 45°- Monoblock-Bauweise für hohe Genauigkeiten
- Arbeitsspindel mit Riemenantrieb für hohe Drehmomente
- Stangendurchlass ø 82 mm, Spannfutter bis ø 315 mm
- orthogonale, lineare Y-Achse für hohe Genauigkeit
- NC-Reitstock mit elektronisch steuerbarer Achse
- Bereits inklusive: Das Bediensystem iXpanel - i4.0 ready mit 18,5" Touch-Screen - Basis: Siemens S840Dsl
INDEX B400 im Fokus
Strukturierter Maschinenaufbau
Die INDEX B400 CNC-Universaldrehmaschine steht für eine konsequente Weiterentwicklung bewährter Fertigungslösungen.
Individuell ausgestattet findet diese neue flexible Universaldrehmaschine ihren Platz sowohl im Werkzeug- und Prototypenbau als auch in der Produktion. Jahrzehntelang gesammeltes Know-How im universellen Drehen macht sich in zahlreichen konstruktiven Details bemerkbar, wie z.B. in einer Tasche in der Blechverkleidung oberhalb der Hauptspindel, die den kollissionsfreien Einsatz von sehr langen Bohrstangen ermöglicht, u.v.m.
Die Baugruppen
Hauptspindel
- Stangendurchlass ø 82 mm, Spannfutter bis 315 mm
- Drehzahl 4.000 min-1
- Spindelleistung 24 kW (40% ED)
- Drehmoment 550 Nm (40% ED)
- Halterbremse zur Indexierung der Achse

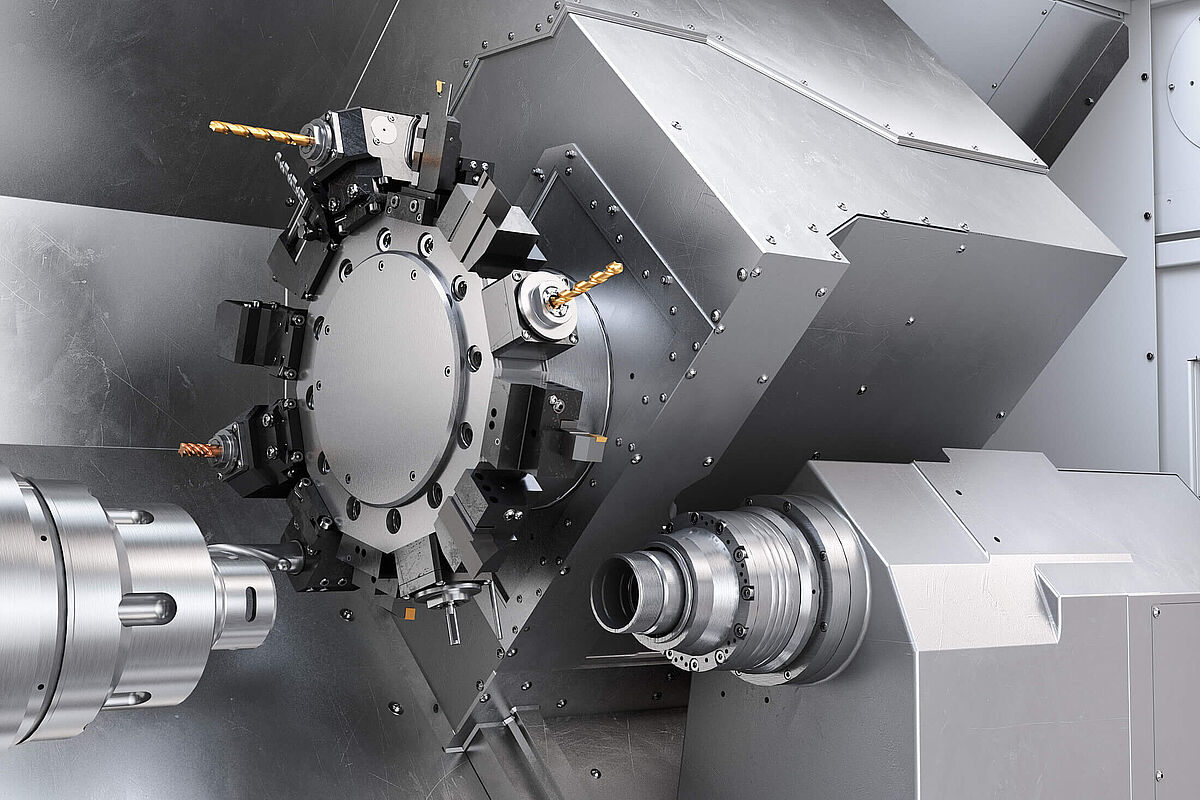

Sternrevolver / Scheibenrevolver
- 12 angetriebene Stationen
- VDI 30 nach DIN 69880 mit patentierter W-Verzahnung
- X 360 mm / Y ±60 mm / Drehlänge Z bis max. 750 mm
- Bearbeitungen bis 70 mm unter Drehmitte möglich
- 6000 min-1, 8,8 kW, 19,5 Nm (25% ED)
NC-Reitstock
- elektronisch, frei positionierbar
- großzügig dimensionierte Wälzführungen
- Elektronisch regelbare Andrückkraft bis 10.000 N
- Kegelspitze MK5 oder SK30
- Eilgang 8,5 m/min
Gegenspindel
- Spindeldurchlass Ø 65 mm, Spannfutter bis Ø 175 mm
- Drehzahl max. 4.000 min-1
- Spindelleistung 12 kW (40% ED)
- Drehmoment 119 Nm (40% ED)
- Haltebremse zur Indexierung der Achse
Ergonomisches Bedienkonzept
Der großzügig bemessene Arbeitsraum sorgt für beste Zugänglichkeit beim Rüsten der INDEX B400. Hauptspindel und Werkzeugrevolver der Universaldrehmaschine sind optimal erreichbar und sorgen so für schnelles und flexibles Auf- und Umrüsten. Das durchdachte Arbeitsraumkonzept mit steil abfallenden und glatten Abdeckungen ermöglichen einen idealen Spänefall und verhindert Spänenester.
- schnelles Rüsten
- hervorragende Zugänglichkeit zum Arbeitsraum
- guter Spänefall
Das Prinzip der W-Nuten
Die patentierte INDEX W-Verzahnung steht für eine extrem hohe Wiederholgenauigkeit beim Werkzeugwechsel.
- Werkzeugaufnahme VDI30 /VDI 40
- kurze Einrichte- & Rüstzeiten
- hohe Wechselgenauigkeit durch lange Fixiernuten
- Standzeitverlängerung der Schneidplatten
- DIN 69880 kompatibel
- geeignet für feststehende und angetriebene Werkzeuge
Breites Teilespektrum
Mit der Universaldrehmaschine B400 ist es möglich, eine große Vielfalt von Werkstücken von der Stange bis 82 mm und im Futter bis 315 mm zu bearbeiten.
C45
Rohling Ø 65 x 400 mm
25CrMo4
Rohling Ø 250 x 230 mm
20NiCrMo2-2
Gezogene Stange Ø 78 mm
