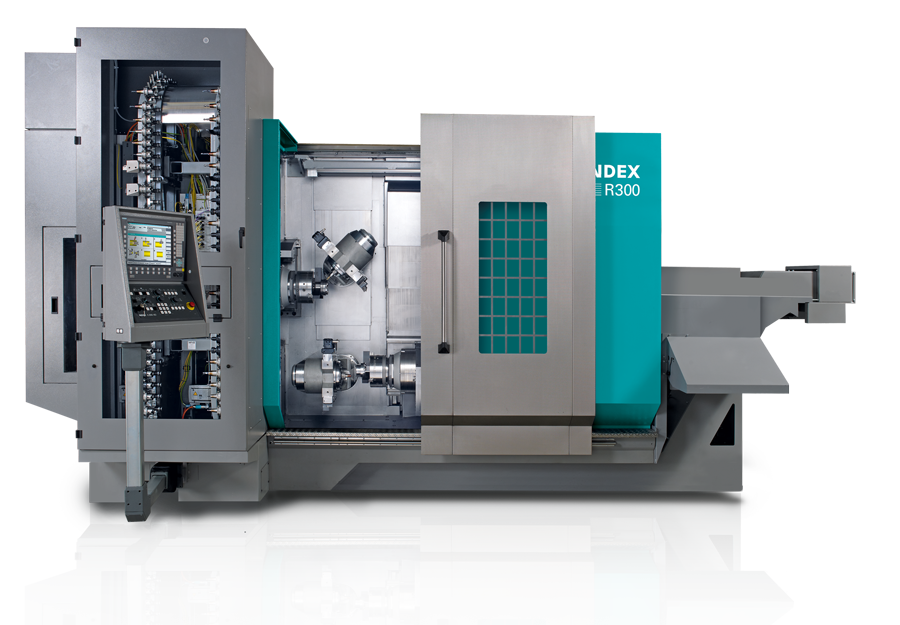

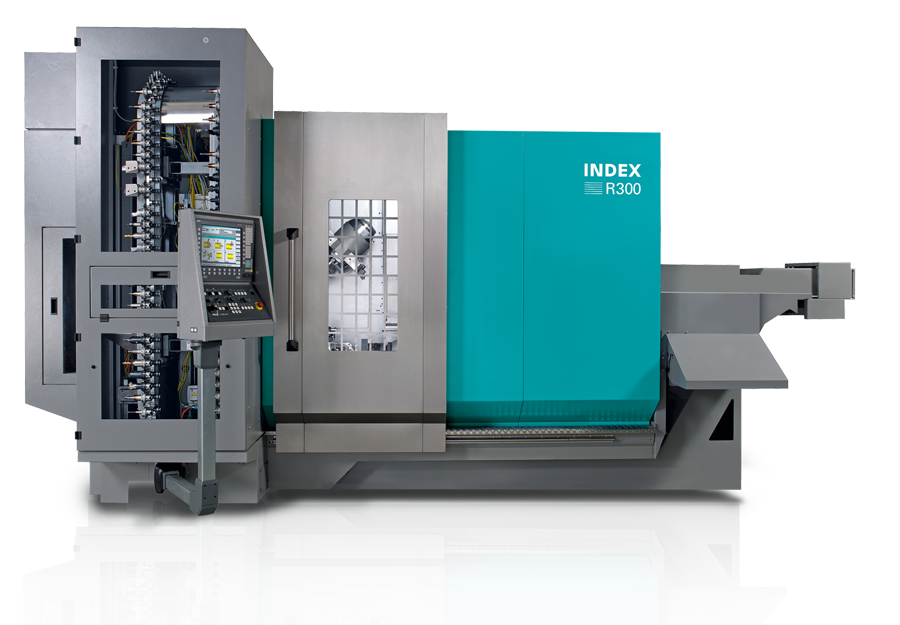

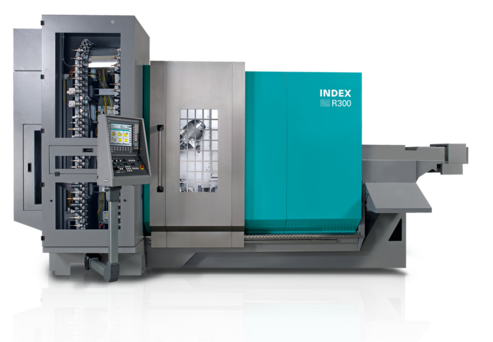

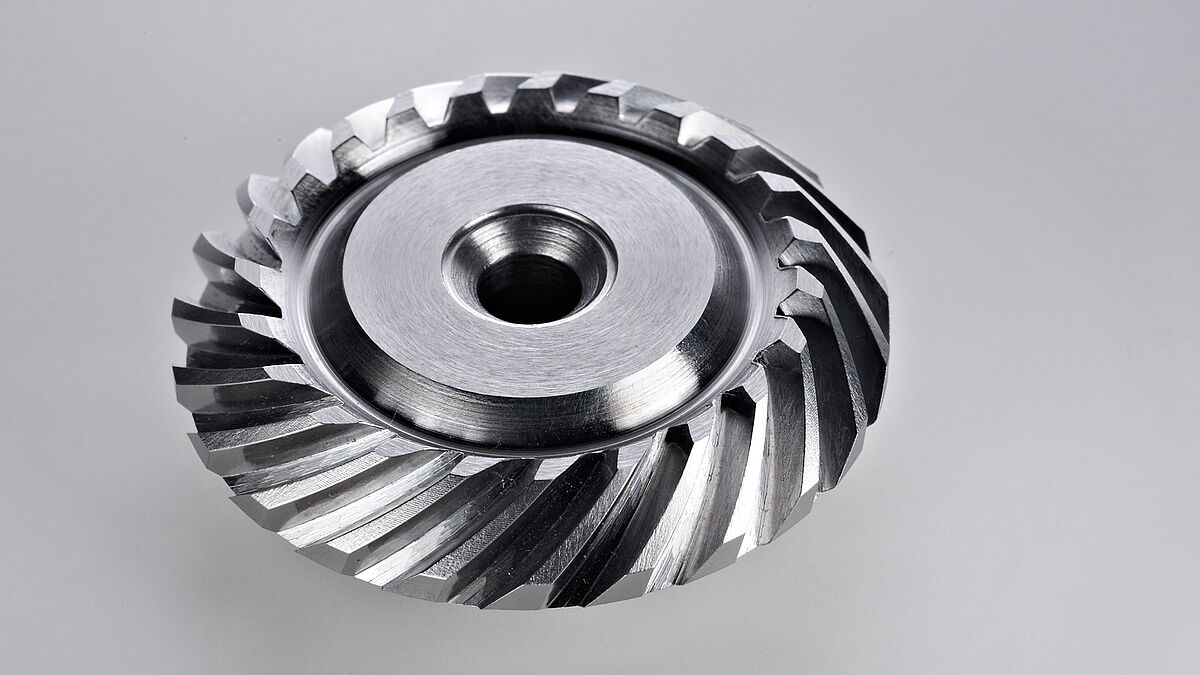

Dreh-Fräszentrum R300 – eine neue Dimension
5-Achs-Fräsen und Drehen in einer neuen Dimension
Maschinenhighlights
Ihre Vorteile
- Bis zu 140 Werkzeuge (HSK-T63) mit 6 Sekunden Span-zu-Span-Zeit einwechseln - dadurch verkürzte Nebenzeiten an beiden Frässpindeln
- Zwei vollwertige 5-Achs-Systeme in einem Dreh-Fräszentrum
- Umfangreiche Automatisierungsmöglichkeiten - angepasst an die individuellen Kundenbedürfnisse
- X-Verfahrwege von bis zu 780 mm
R300 im Fokus
Das Magazin - Alle Werkzeuge an Bord

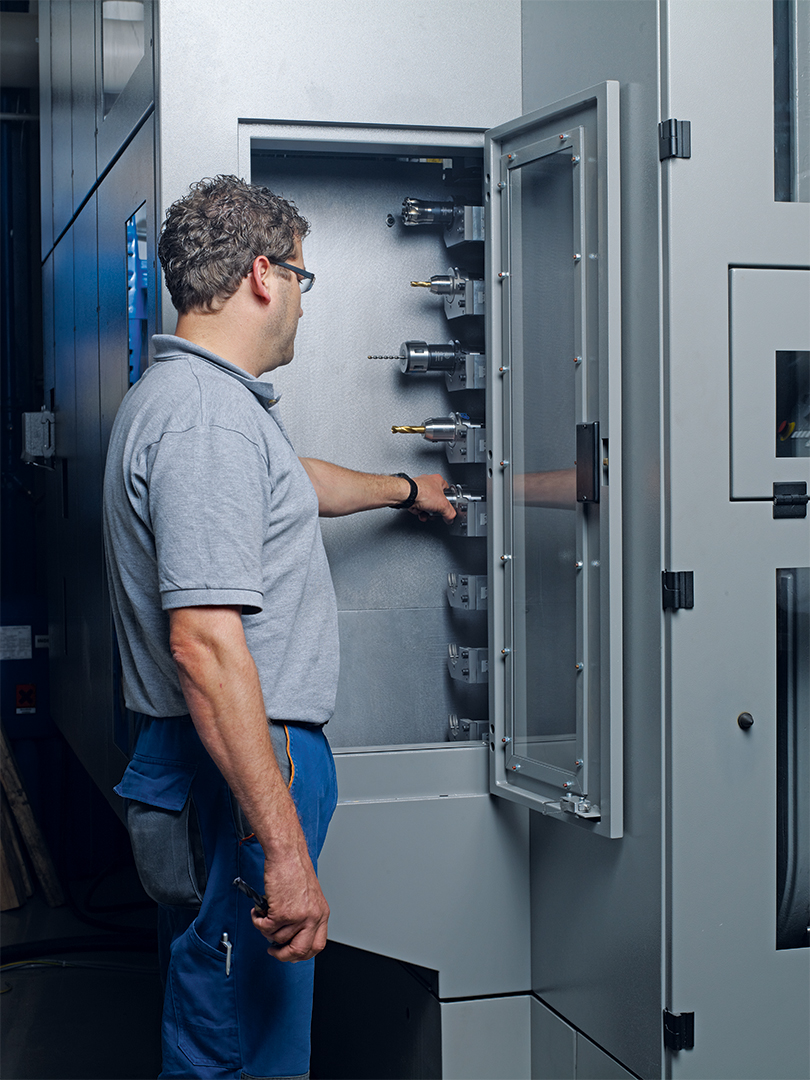

Mit bis zu 140 Magazinplätzen können in nur 6 s Span-zu-Span-Zeit an beiden Frässpindeln die Werkzeuge getauscht werden. Für noch mehr Produktivitätsgewinn sorgt die Werkzeugbeladeleiste. Hier können 8 Werkzeuge hauptzeitparallel gewechselt werden.
- 70/140 Werkzeugplätze (HSK-T63-Aufnahme)
- Kürzeste Wechselzyklen; Span-zu-Span-Zeit nur 6s
- Gleichzeitiges und unabhängiges Wechseln an beiden Frässpindeln möglich
- Hohe Funktionssicherheit durch Standardwerkzeugmagazin in Kettenausführung

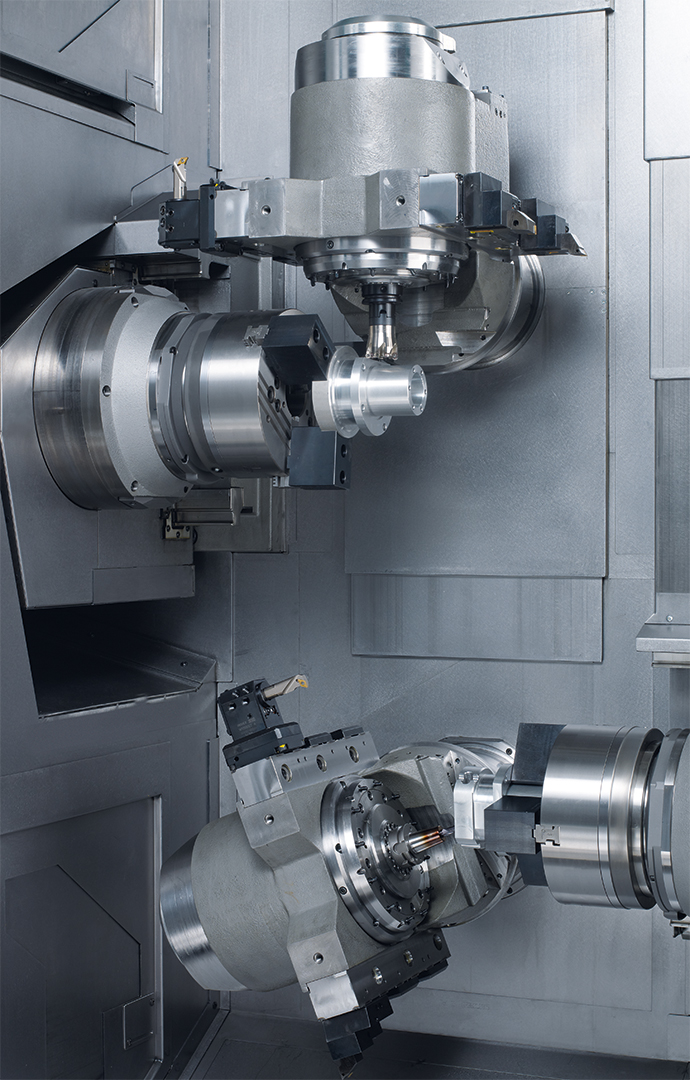

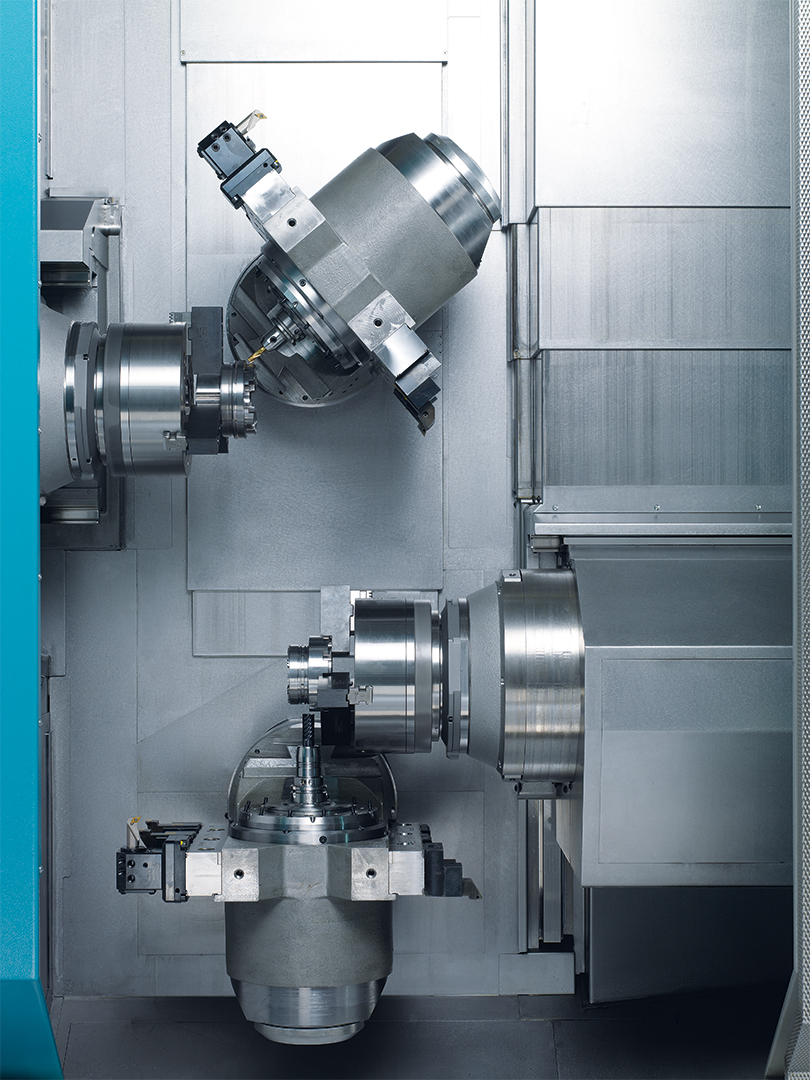

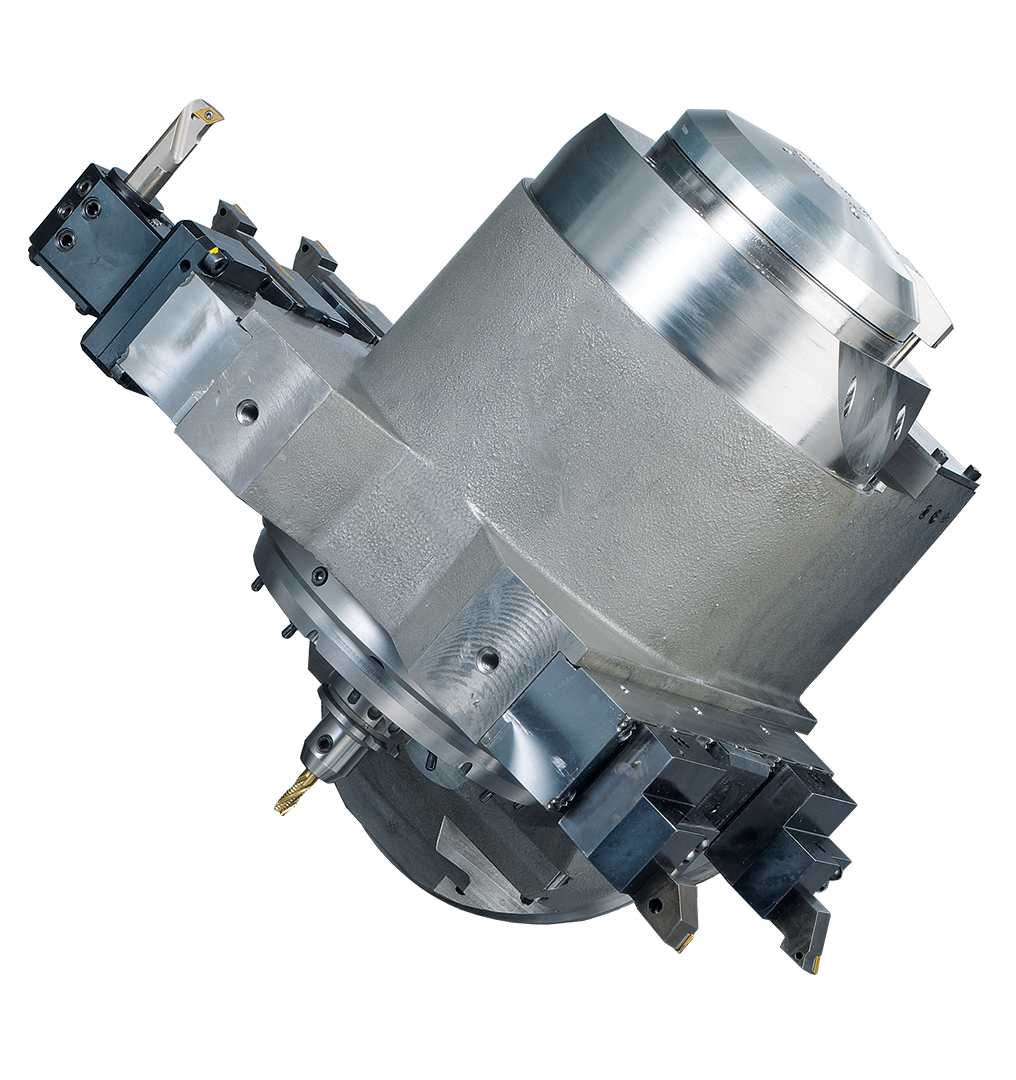

Die Motorfrässpindel
95 Nm geballtes Drehmoment

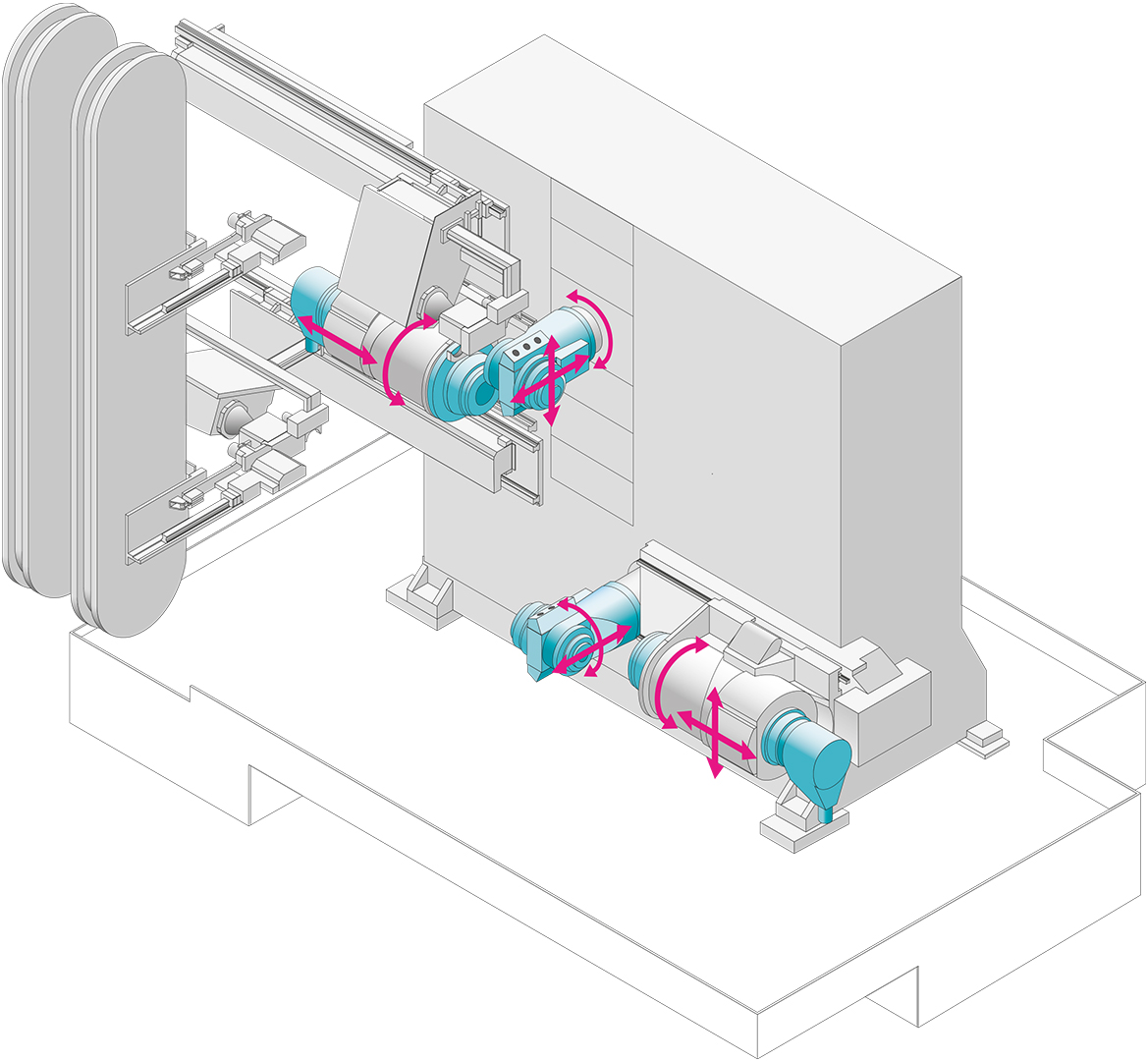

Die Anordnung der Frässpindeln in der Mitte des Maschinenbetts sorgt für eine Krafteinleitung über besonders kurze Hebelarme Das Resultat ist eine hohe Schwingungsdämpfung und damit verlängerte Werkzeugstandzeiten.
Der Vorteil für Sie:
Bessere Werkstückqualität und Senkung der Kosten über den gesamten Lebenszyklus der Maschine.
Technische Daten
alle ausklappen
Spindeldurchlass
mm
102
Spannfutterdurchmesser
mm
315
Drehzahl max.
min-1
3.500
Leistung (100% / 40% ED)
kW
47 / 52
Drehmoment (100% / 40% ED)
Nm
450 / 690
C-Achse Auflösung
Grad
0,001
Schlittenweg Z
mm
610
Eilgang Z
m/min
40
Vorschubkraft Z
N
7.000
Pinolendurchmesser
mm
240
Schlittenweg X
mm
580
Schlittenweg Y
mm
± 140
B-Achse Schwenkwinkel
Grad
270
Pinolendurchmesser
mm
240
Schlittenweg Y
mm
± 140
B-Achse Schwenkwinkel
Grad
270
Werkzeugsystem
HSK-T63 (optional PSC-63)
Drehzahl max.
min-1
9.000
Leistung (25 % ED)
kW
24,5
Drehmoment (100% / 25% ED)
Nm
66 / 95
Feste Werkzeugplätze an MFS
6 x VDI30
Werkzeuglänge max.
mm
300
Werkzeugdurchmesser max.
mm
70 (160 with constraints)
Werkzeuggewicht max.
kg
5
Anzahl Stationen
70 (140)
Schlittenweg Z
mm
2.090
Eilgang Z
m/min
60
Werkstücklänge max.
mm
250
Werkstückdurchmesser max.
mm
100
Werkstückgewicht max.
kg
15
Gewicht
kg
ca. 18.500
Anschlusswert
kW
114
Siemens
S840D sl
Multi-Touch Screen
18,5"
Jetzt Angebot anfordern!
Sie erhalten ein Angebot für eine INDEX R300 gemäß Standardkonfiguration.
