Effiziente Scroll-Fertigung

  • Mehr als 3x schneller mit Mehrspindeltechnologie
  • Höchste Oberflächenqualität
  • Geringer Ressourceneinsatz in Bezug auf Fläche, Personal und Energie

Was ist ein Scrollverdichter?

Der Scrollverdichter dient der Druckerhöhung von Gasen. Er besteht im Wesentlichen aus zwei Funktionsbauteilen mit ineinandergreifenden Spiralen. Während das eine Teil feststeht, bewegt sich das andere exzentrisch auf einer kreisförmigen Bahn. Dabei bilden die Spiralen rotierende Kammern, deren Volumen sich bei jeder Umdrehung verkleinern. Das gasförmige Medium wird dadurch zunehmend komprimiert. In der Mitte angekommen, drückt der Scrollverdichter das verdichtete Gas durch eine Bohrung in die angeschlossene Leitung.

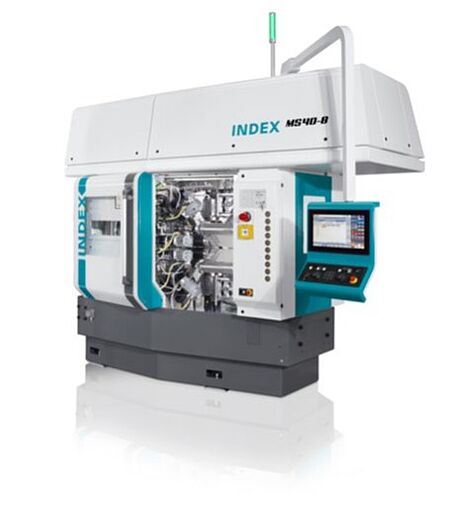

Effiziente Scroll-Produktion auf der INDEX MS40-8

Scrollverdichter sind von wachsender Bedeutung: in Kühlsystemen, Klimaanlagen und in Wärmepumpen. Auch in Hybrid- und Elektrofahrzeugen werden sie genutzt, um Elektromotoren, Batterien und den Innenraum zu kühlen. Zwar sind die beiden, jeweils spiralförmigen Funktionsbauteile eines Scrollverdichters, auf den ersten Blick keine typischen Bauteile für einen Mehrspindeldrehautomaten. Doch auf den zweiten Blick haben unsere Entwickler eine Möglichkeit gefunden, die Stärken des Mehrspindlers für die erforderliche Zerspanung zu nutzen.


Toleranzen im unteren μm-Bereich

Eine geschickt gewählte Abfolge der einzelnen Prozessschritte ermöglicht es, die gesamte Bearbeitung der Werkstücke vom Rohling bis zum fertig bearbeiteten Teil komplett in einem Bearbeitungsdurchgang abzubilden. Eine sonst übliche mechanische Vorbearbeitung der Werkstücke kann entfallen. Die eingesetzte Spanntechnik gewährleistet die Einhaltung der hochgenauen Form- und Lagetoleranzen. Für Fräsbearbeitungen kommen insgesamt vier Hochfrequenzspindeln mit Drehzahlen von bis zu 30.000 min-1 zum Einsatz.

Das Ergebnis: Eine Taktzeit pro Werkstück, die bei lediglich rund 25 % im Vergleich zu der heute eingesetzten Fertigungslösung auf Bearbeitungszentren liegt – und das bei einem signifikant reduzierten Flächenbedarf.

Download Scroll-Artikel

Jetzt Anfragen
Sie möchten mehr Informationen zu unserer Scroll-Lösung oder haben Fragen zu den Möglichkeiten, Einsatzbereichen oder Preisen?
