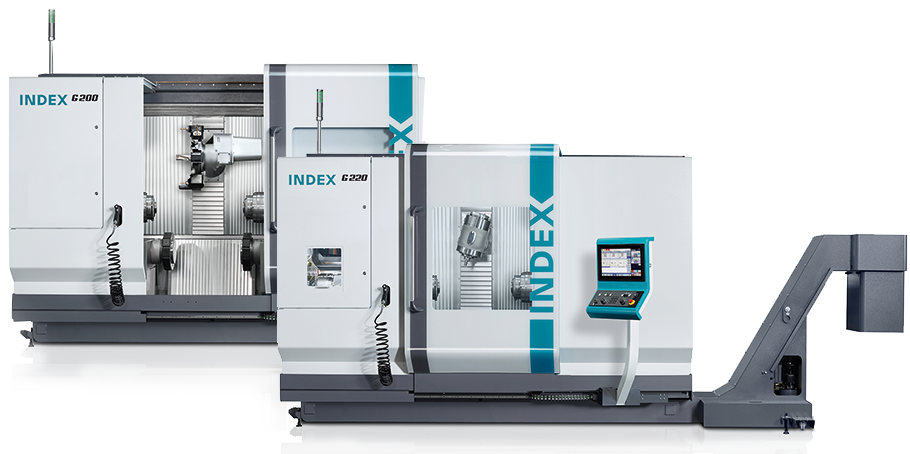

New G200.3 / G220
Svarv-fräscentral

  • Spindelfrigång 76 mm
  • Chuckdiameter 230 mm
  • Max. vridmoment 207 Nm
  • Svarvningslängd 900 mm

Svarv-fräscentraler för hög produktivitet och flexibilitet

Nya dimensioner inom svarvning och fräsning


Viktiga maskinegenskaper hos INDEX G200.3/INDEX G220

Dina fördelar

  • Identiska huvud- och motspindlar med spindelfrigång Ø 76 mm
  • Chuck upp till Ø 230 mm
  • 3 verktygsbärare för upp till 169 verktyg
  • Kraftfull motordriven svarvspindel med beprövad Y/B-dubbkinematik för komplexa 5-axliga svarvoperationer (G220)
  • Sofistikerat arbetsutrymmeskoncept för svarvningslängder upp till 900 mm och varierande maskinbearbetningsalternativ
  • Hög termisk och mekanisk stabilitet
  • Hög acceleration och tvärrörelsehastigheter upp till 50 m/min vid snabbgång
  • Enkel inställning
  • Överlägset ingenjörsarbete ”Made in Germany”

G200.3/G220 i fokus


Omfattande sortiment av delar

INDEX erbjuder optimala lösningar för flexibel och effektiv produktion.
Våra ingenjörer har integrerat åratal av erfarenheter, inhämtade från många olika industrier, i produktutvecklingsprocessen. Produkter och processer skräddarsys sedan för specifika kundbehov genom genomförbarhetstudier, effektivitetsanalyser och framför allt nära samarbete med kunden. INDEX-produkterna är modulära till designen och mycket flexibla, vilket ger kunden tillgång till ett i hög grad modulärt system för en lösning som perfekt matchar dennes applikation.
Svarv-fräscentralerna INDEX G200.3 och INDEX G220 erbjuder bästa prestanda för kunder inom maskin-, bil- och rymdflygindustrier. Genom att tillhandahålla en idealisk kombination av produktivitet, flexibilitet och processtillförlitlighet är maskinen en komplett lösning för maskinbearbetning av mindre arbetsstycken med höga prestanda


Modulärt system

Det modulära systemet i denna serie erbjuder ett brett utbud av alternativ. Upp till 3 verktygsbärare kan integreras i arbetsområdet, och alla kan utrustas med en Y-axel. Arbetsområdet erbjuder generöst utrymme för maskinbearbetning av valfria arbetsstycken med en längd av upp till 900 mm.
De kraftfulla huvud- och motspindlarna är konstruerade för stångdiametrar upp till 76 mm och chuckdetaljdiametrar upp till 230 mm. Dubbstöd finns tillgängliga för maskinbearbetning av långa detaljer eller detaljer av axeltyp.
INDEX G220 uppvisar en kraftfull motordriven svarvspindel som är kapabel för samtidig maskinbearbetning i 5 axlar. Det ergonomiska inspännings- och betjäningskonceptet spelade stor roll för den nya designen.
Alla relevanta komponenter är lättillgängliga för drift- och underhållspersonalen. Alternativt kan ett integrerat hanteringssystem för arbetsstycken användas för inmatning och utmatning av axel- och flänsdetaljer. Den modulära robotcellen iXcenter finns tillgänglig för alla maskiner i denna serie, för flexibel inmatning och utmatning av ämnen och färdiga detaljer.


Integrerade automationslösningar

Den integrerade hanteringsenheten för arbetsstycken finns tillgänglig som tillval. Den kan användas både för inmatning och utmatning, samt för att avlägsna restbitar. Systemet är konstruerat för detaljer
som väger upp till 7,5/2x10 kg med en diameter upp till 90 mm (axel) eller 230 mm (fläns).
Hanteringsenheten är utrustad med 2 eller 3 CNC-axlar och enkla eller dubbla gripdon som styrs via maskinstyrningen.
Fler individuella automationslösningar, till exempel transportband eller robothanteringsenheter med hjälpfunktioner, kan integreras till kundens specifikationer.


Styrning


Tekniska data

INDEX G200.3 & INDEX G220

fälla ut alla
Kapacitet vagn
mm
76
Chuckdiameter
mm
230
Max. hastighet
v/min
6.000
Kraft vid 100% / 40%
kW
29 / 40
Vridmoment vid 100% / 40%
Nm
142 // 207
C-axelupplösning
grad
0,001
Maskin
G200
Verktygssystem
VDI25 // VDI30
Antal stationer
15 // 12
Max. hastighet
v/min
7.500
Kraft max.
kW
9
Vridmoment vid 25%
Nm
20
Slidens sträcka X, snabbtravers, matningshastighet
mm / m/min / N
260 / 30 / 6.000
Slidens sträcka Y, snabbtravers, matningshastighet
mm / m/min / N
+80/-60 / 20 / 9.000
Slidens sträcka Z, snabbtravers, matningshastighet
mm / m/min / N
1.020 / 50 / 6.000
Maskin
G220
Verktygssystem
HSK-T63 // HSK-T40
Max. hastighet
v/min
12.000 // 18.000
Kraft max.
kW
16 // 11
Vridmoment vid 25%
Nm
72 // 30
Slidens sträcka X, snabbtravers, matningshastighet
mm / m/min / N
490 / 30 / 6.000
Slidens sträcka Y, snabbtravers, matningshastighet
mm / m/min / N
+90/-60 / 20 / 9.000
Slidens sträcka Z, snabbtravers, matningshastighet
mm / m/min / N
910 / 50 / 6.000
B-axelns svirvelvinkel
grad
-25 / +205 (+/- 115) / 100
Verktygssystem
VDI25 // VDI30
Antal stationer
15 // 12
Max. hastighet
v/min
7.500
Kraft vid 25 %
kW
9
Max. vridmoment
Nm
20
Slidens sträcka X, snabbtravers, matningshastighet
mm / m/min / N
180 / 30 / 6.000
Slidens sträcka Y, snabbtravers, matningshastighet
mm / m/min / N
± 50 / 20 / 9.000
Slidens sträcka Z, snabbtravers, matningshastighet
mm / m/min / N
970 / 55 / 6.000
Maskin
G220
Verktygssystem
HSK-T63 / HSK-T40
Antal stationer
52 (103) / 70 (139)
Max. verktygsvikt
kg
5 / 4
Max. verktygsdiameter
mm
100
Max. verktygslängd
mm
300
Spännområde
mm
6-70
Max. vikt detalj
kg
10
Max. detaljdiameter
mm
76
Max. längd detalj
mm
250
Max. diameter på arbetsstycket, fläns/axel
mm
230/90
Arbetsstyckets vikt max. fläns/axel
kg
2x10 / 2x10
Arbetsstyckets vikt max. fläns/axel
mm
250 / 500
Längd x bredd x höjd
mm
3.590 x 2.750 x 2.500
Vikt
kg
G200.3 - 14.000 // G220 - 14.500
Strömförsörjning
kW
71
Siemens
S840D sl
Multi-touch-skärm
18,5"
